蒸汽主管哪类疏水阀比较适合

       蒸汽疏水阀是一款排水阻汽的蒸汽阀门。 用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，疏水阀在蒸汽加热系统中起到阻汽排水作用。选用疏水阀时，应选其特性能满足蒸汽加热设备的最佳运行，使蒸汽加热设备达到最高工作效率。蒸汽疏水阀通常用于石油、化工、轻纺、印染、制药、造纸、食品蒸汽加热设备、蒸汽管网、蒸汽伴热管线、散热器、仪表伴热、低温加热槽、夹层锅、采暖设备、小型蒸汽设备和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏

       蒸汽主管中通常含有凝结在管壁上的水膜、悬浮在蒸汽中水滴和空气。由于冷凝水回收管通常和蒸汽主管平行布置，所以会给人造成误导，而将主蒸汽疏水阀的所有出口都直接和回水管相连。当冷凝水回收管满溢的时候，就会产生严重的水锤现象，如果疏水阀为喷排式，将更加严重，应避免这种安装方法以防止水锤现象发生。

 WCBP建议:  蒸汽主管疏水量相对比较小，所以说低排量的热动力式疏水阀、热静力式蒸汽疏水阀和倒吊桶疏水阀较为合适。

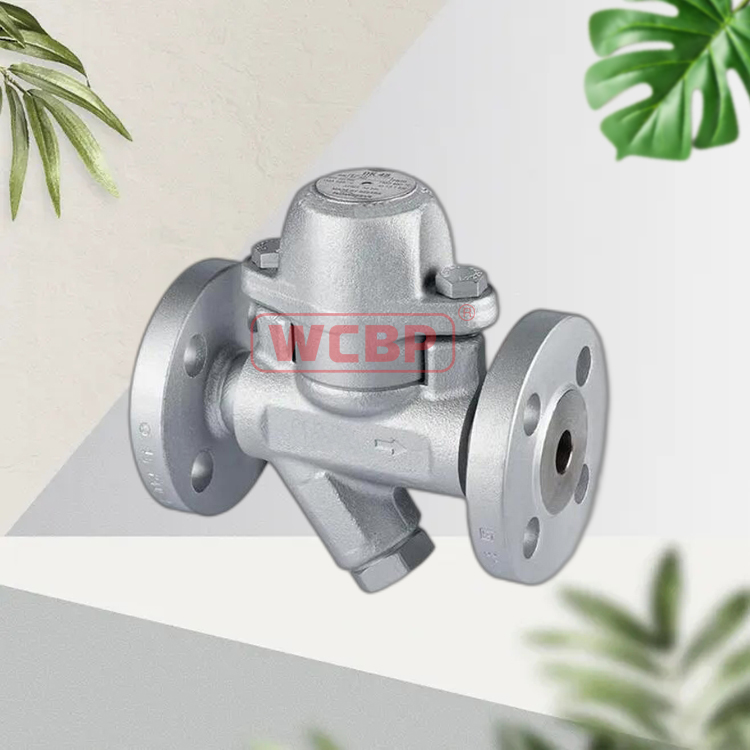

1.热静力膜盒式蒸汽疏水阀：

热静力式蒸汽疏水阀是利用蒸汽和凝结水的温差引起感温元件的变型或膨胀带动阀心启闭阀门。热静力型进口疏水阀的过冷度比较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。

1.当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。

2.紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3.凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。

4.存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏

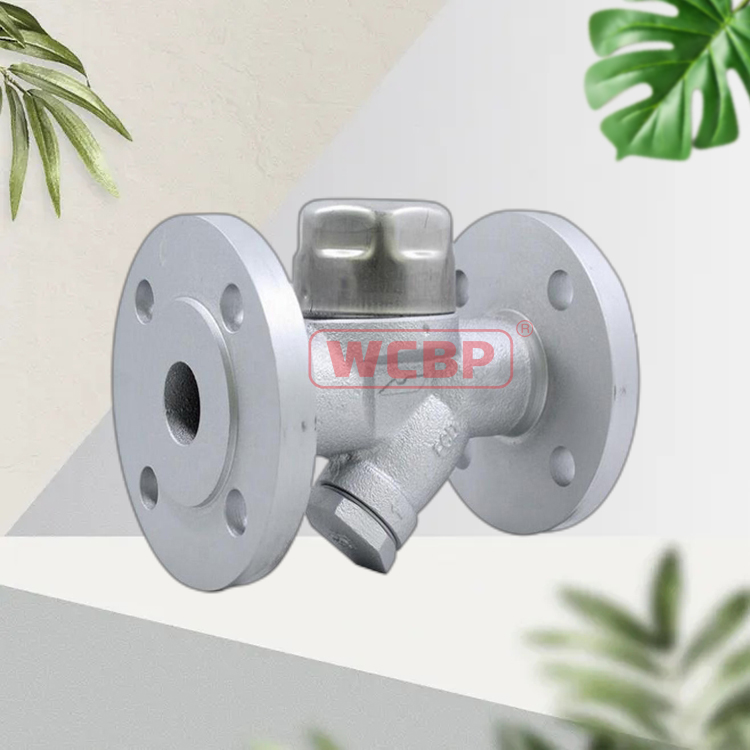

2.热动力圆盘式式疏水阀

热动力式疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。结构简单、耐水击、最大背为50%，有噪音，阀片工作频繁，使用寿命短。

1.阀片/座结构：阀片/座材质为3cr13,9cr18合金

2.保护帽;材质为304;有效较少辐射热损失和无负荷循环，保护启闭件。

3.防冻排污口；可排液防冻

4.阀体;材质为WCB,3Cr13,WC6,WC9;采用精细铸造或锻造工艺，最高耐压26MPa

5.过滤网；材质为304；保护阀芯/阀座不受杂质干扰。

3.机械式倒吊桶疏水阀

倒吊桶蒸汽疏水阀，利用凝结水与蒸汽的密度差，通过用凝结水液位变化，使浮桶升降带动阀瓣的开启或关闭，达到阻气排水的目的。

适用于任何一种不希望积液的工况，广泛安装于化工单位中的各种高，中，低压换热设备及管网。压力范围为《26.0MPa，排液量范围为《7t/h，抗水锺能量强，是压力频繁滚动工况的首选型式。

1.当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速气动。

2.设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出。

3.当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。

4.倒吊桶顶部设有一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。
