DDC空气处理机组控制系统方案

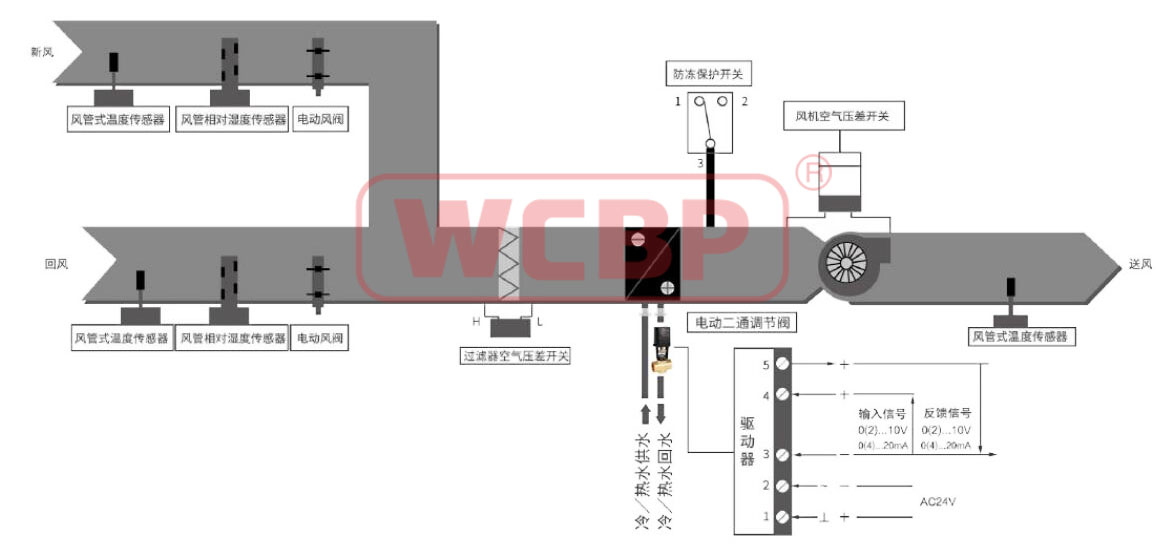

DDC 空气处理机组由风机组，新风阀，初效过滤器，表冷器/加热盘管加湿器等组成。


控制系统由直接数字控制器，温湿度变送器，空气压差开关，风阀执行器，电动阀调节阀，防冻开关组成。

在自动控制模式下运行时，装在送风管上的温度传感器用于感测送风温度。


控制器进行比例积分 PI 运算，输出控制信号对电动阀门进行控制，使送风温度保持在所设定的范围内。

风管温度传感器及风管湿度传感器分别用于感测回风及新风温度和湿度。


控制器基于这些测量值，分别计算回风及新风焓值，在过渡季节对新风回风阀开关控制，当室外空气的焓值低于室内空气的焓值，说明不需要制冷就可直接引入新风。


当新风的焓值低于回风的焓值时，并且新风温度低于送风温度设立值则 DDC 控制器的输出控制信号将驱动回风阀至最小开度，同时驱
动新风阀至最大开度，电动二通调节阀全开。


当新风焓值高于风焓值或新风温度高干送风温度设定值。控违器将输出控制信号驱动回风阀至最大开度，而新风阀将被驱动至最小开度。
控制器与送风机连锁，夏季停风机时，关闭冷水阀门，同时新风阀全开，回风阀全开。冬季停风机时，打开热水阀门，同时新风阀全开，回风阀全开。


当过滤器阻塞时，空气压差开关用于监视过滤器阻塞状态。当其两端压差值超过设定值时，空气压差开关常开触点闭合，输出信号到控制器。


空气压差开关用于监视风机运行状态。当风机启动时，空气压差开关常开触点闭合，输出信号到控制器。
冬李，当装在热水盘管回水末端的低温防冻开关感测到的温度低于设定温度时，低温防冻开关将输出一个开关量信号到控制器。控制器
将输出信号，停止风机、新风阀全关，回风阀全开，电动两通调节阀全开，以防止盘管冻裂，当低温防冻开关恢复正常时，重新启动风机，打开新风阀，机组恢复工作。


大型热力站常选用自力式压差控制阀，自力式压差旁通阀根据系统的实际要求选择控制压差，一般控制压差在50~400Kpa范围内可任意调节，通过设定压差旁通阀门两端的压差而控制系统压差，支持用户系统变流量运行。依靠压差自动工作，无须外接动力，运行安全稳定可靠。

1 中央空调系统控制要求与DDC简介

中央空调的重要组成部分和核心是空气处理机组，它是集中在空调机房的集中式空气处理设备，包括送/回风机、过滤器、冷却器、加热器、加湿器等。中央空调系统的控制对象包括控制区域的温度、湿度、新风量、冷（热）水温度、压力等。因此，对空气处理机组的控制，主要是对被调区域的温度、湿度及新/回风量的大小和比例的控制。控制目标就使室内的温、湿度维持在适宜水平，且尽量少耗能。采用DDC并辅以上位机对空气处理机组进行控制，可同时对多个受控装置实现各种控制功能，这是常规仪表组成的传统控制系统无法比拟的，并且在控制内容及规模相同时，可大幅降低总体成本，提高灵活性

2 空气处理机组DDC功能

空气处理机组DDC的主要功能包括新风温/湿度监控、送风温/湿度监控、回风温/湿度控制、过滤器堵塞报警、新回风比例控制、机组定时启/停控制、连锁保护控制、重要场所环境控制等。空气处理机组DDC设有通信接口，配合上位机可完成综合报警管理、历史记录存储、信息打印、手/自动控制。另外，空气处理机组DDC还可以连接显示器。

3 控制器设计

空气处理机组DDC主要由主控电路、温度传感器信号采集电路、直流电压电流信号采集电路、开关量状态检测电路、开关量输出控制电路、模拟量输出电路、时钟电路、显示/按键电路、数据存储电路及RS-485通信电路等组成
