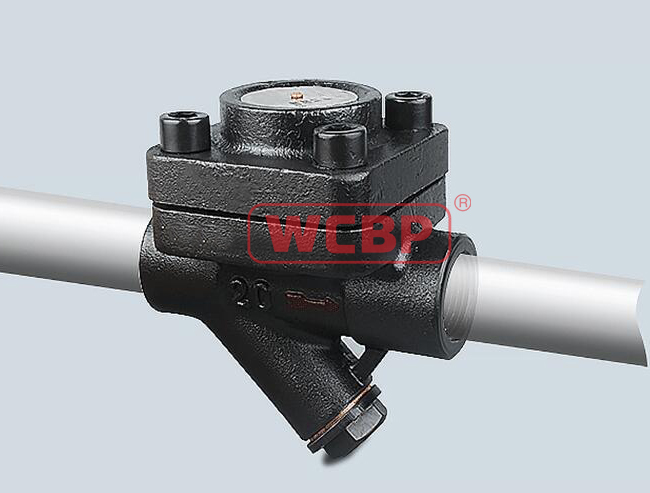

热静力膜盒式蒸汽疏水阀

产品描述

品牌：WCBP力浦（美国）

型号：水平安装Fig.16NM-S60(F)  垂直安装●Fig.16NM-S70

应用-

       WCBP热静力膜盒式疏水阀主要动作元件金属膜盒，利用内部感温元件膜盒特性，耐水力冲击和腐蚀冷凝水,在使用热能的应用中可以通过排放过冷的冷凝水达到保存能量的作用。

工作原理-

	1.当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。
	2.紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯全部开启，迅速排放冷凝水。
	3.凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯全部关闭阀门。
	4.存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏

设计特点-

用于管线，热交换器高处，作蒸汽排气阀用

感知冷凝水的温度变化进行冷凝水的排出

实现最可能的小型化，任意位置都可安装；

维护方便，在管线上可以检查修理和更换零件；

不怕冻，零泄漏，背压率达到75%以上

可以实现多个膜合组合，适用于大的排量场合

内附过滤器

技术参数-

规格：螺纹连接;1/2"~2" BSP NPT 法兰连接;DN15~80

温度：220℃、350℃

压力：16-25bar  150LB

材质表

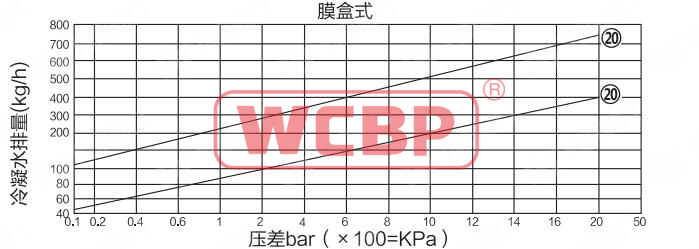

排量图

说明简要

1.
所谓热动力疏水阀，通过蒸汽管道内的压力作用下，自动进行疏水管道内最低压力应在0.30MPA正常疏水;并将管道内的积蓄冷凝水排出。

2.安装本阀时，应安装在蒸汽管路的最低位置，便于更好的起到排水作用。

3.如遇假期或隔天时，开机后将蒸汽管道内的大量积蓄冷凝水，必先通过旁通阀放空，直到蒸汽过来时再关闭旁通阀;使疏水阀正常作业。

4.本说明仅供参考，希望能帮助到您!

热静力膜盒式蒸汽疏水阀应用在蒸汽主管线和支管、伴热管线及小流量设备的疏水。广泛地应用于钢铁、化工、汽车、制药、食品饮料、造纸及其它使用中低压蒸汽和小型设备的工业领域
