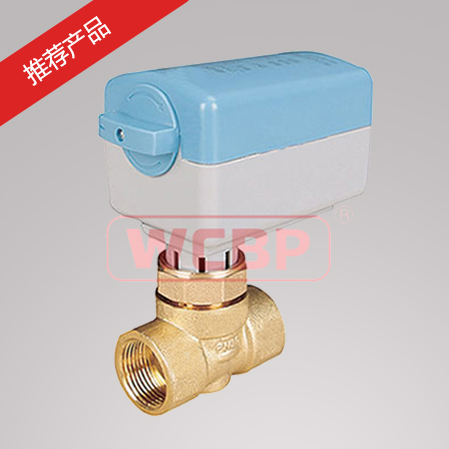

电动二通阀（三线）

电动二通阀产品描述

品牌：WCBP力浦（美国）

型号：二通阀 Fig.E-16DF2   、三通阀 Fig.E-16DF3

       WCBP电动二通阀主要用于中央空调冷热水系统、供热采暖系统，按实际需要精确控制冷，热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。控制阀由双向电机驱动。电机与温控器通过公共端、开启端、闭合端连接。温控器不断采样、处理现场数据，发出控制信号，令电动阀电机运行或停止，控制电动阀的开闭程度，冷冻水或热水进入风机盘管，为房间提供冷气或暖气;当室温达到温控器设定值时，温控器令电动阀断电，使阀门开度处于最jia状态，室温始终保持在温控器设定的温度范围内。

电动二通阀（三线）参数

连接口径：DN15 DN20 DN25 二通/三通

连接方式：螺纹G牙 (NPT可定制)

公称压力：2.0Mpa

适用介质：冷、热水或30%乙二醇溶液

介质温度：2~90℃

驱动电源：AC24V，AC110V，AC220V 50/60Hz

功率消耗：4.5VA

驱动控制：三线两控

动作时间：25S~35S不等

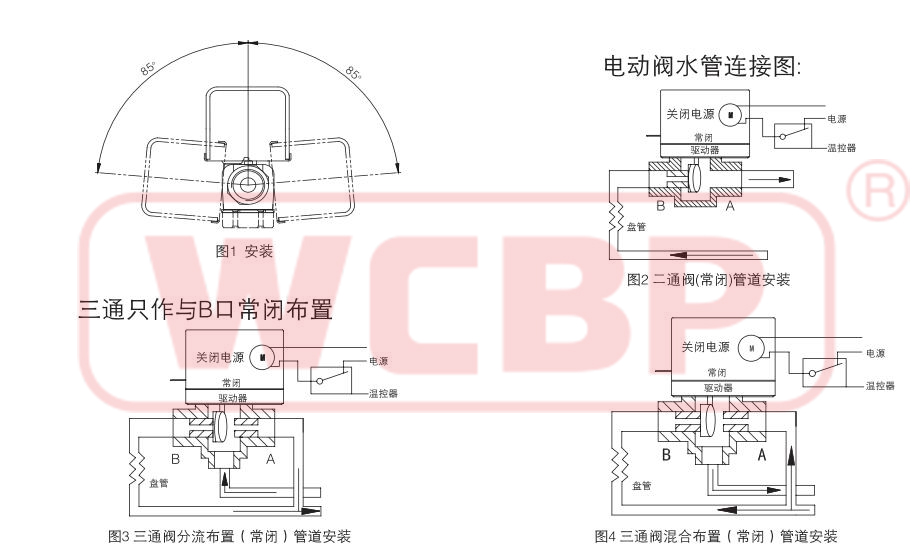

风机盘管电动阀（三线两控）接线图

◎安装说明∶

1.阀门安装角度要求如图1所示，当阀门装在垂直管道上时，马达外罩必须防止滴水渗入。

2.阀门安装流向时由端"B"到端"A"，见图2。


3.当安装常闭型驱动器时，必须先把手动操作杆扳到"开"处。

4.当第yi次使用时，手动操作杆会转移至自动位置上。


5.该型电动阀时为全封闭式系统设计。不建议在开放式系统使用。在开放式系统里，过多的氧气及氯气溶解会侵蚀阀体材料，造成过早的损坏。
