动态平衡电动调节阀

产品描述

品牌：WCBP力浦（美国）

型号：Fig.EA-16SV-Q613X

应用-

       WCBP动态平衡电动调节阀包含两个功能控制元件∶动态平衡阀及电动执行器。动态平衡阀对流经阀门的流量压差进行感应和调节。电动执行器根据控制器给的控制信号控制阀门。本产品广泛应用于空调系统如预冷空调箱（PAU）、空调箱（AHU）、新风机组（MAU）等末端设备或者采暖系统板换等末端设备，根据空调区域温度需求和控制系统信号调节被控末端流量，并维持管网压差恒定，确保被控末端不受管网系统中其它设备运行影响，保持系统高效节能、稳定运行。

工作原理-


       动态平衡电动调节阀结构分为流量调节结构和动态平衡结构两部分。
流量调节结构可完成阀门流量的设定和调节，配合执行器可实现阀门的电动调节、开关功能。


动态平衡结构可实现阀门流量的动态平衡，该结构的核心部件为感压膜片和弹簧， 感压膜片感应阀 门入口和平衡阀芯内腔之间的压差（P1-P2），在此压差作用下调节可变流道的流通面积，保持压差（P1-P2）基本恒定，从而保持流量不变。

产品特点

1.等百分比控制特性，保持调节阀两端压差恒定


2.阀门的最大流量可根据客户的要求进行设定。可通过电路板上流量开度电位器进行电子式调节，调节易操作

3.阀门采用平衡腔内置导压管，与外置导压管相能有效避免现场安装的碰撞和损坏，结构更加紧凑

4.阀门关断压差高，泄漏量非常小

5.行程自动检测功能
，该阀门的调节阀芯采用角行程驱动，驱动扭矩小，流量范围大且控制精确


6.阀门关断压差高，泄漏量非常小。



7.执行器标准配置带手动功能。


产品参数

控制特性∶等百分比特性

规格尺寸∶ DN40-DN250

工作温度：-10~120℃

承压等级∶PN16


连接方式∶法兰连接
，标准EN1092-1/2 GB/T 17241.6-2008

流量误差∶≤5%

工作电压∶24VAC

控制信号∶0-10VDC/4-20mA

工作压差范围∶30-420KPa

执行器防护等级：IP54/65

工作介质∶空调冷热水、乙/丙二醇溶液


材质-

阀体：球墨铸铁


阀芯：不锈钢

阀杆：不锈钢

弹簧：不锈钢

密封：NBR

执行器外壳材料∶阻燃PC+压铸铝

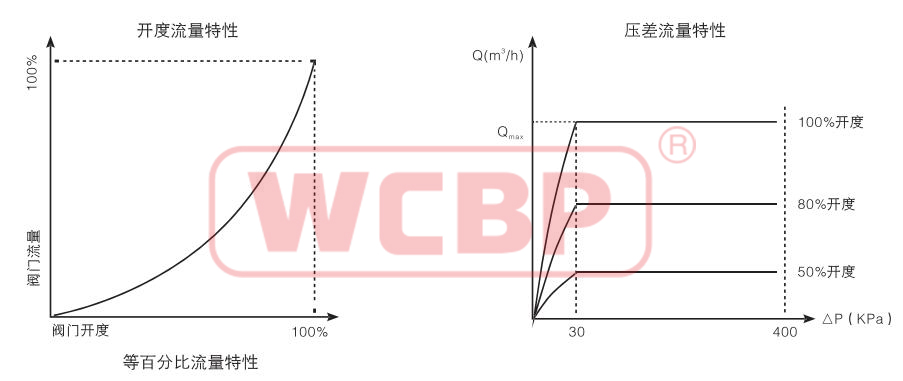

流量特性

安装说明

安装注意事项

1.安装前请详细检查产品型号和参数，根据要求设定工作
电压和输入信号;

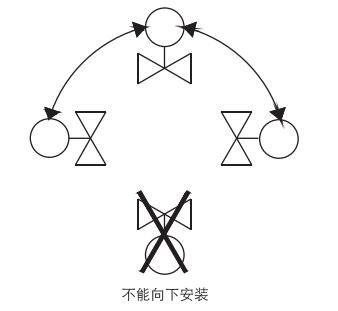

2.尽可能保证垂直安装，预留空间以方便维护;


3.安装时应注意保证水流方向与阀体上箭头所指方向一致;


4.建议设计系统旁路连通，灌装时应该由旁路将管路中杂质冲洗干净，
否则可能会引起阀门堵塞;


5.安装时应保证阀门前后预留一定长度的直管段，一般在进口预留管道
直径10倍长度的直管段，出口预留管道直径5倍长度的直管段;

备注∶如果因安装不当、工况介质太恶劣所造成的产品损坏，我公司只提供有偿服务。
