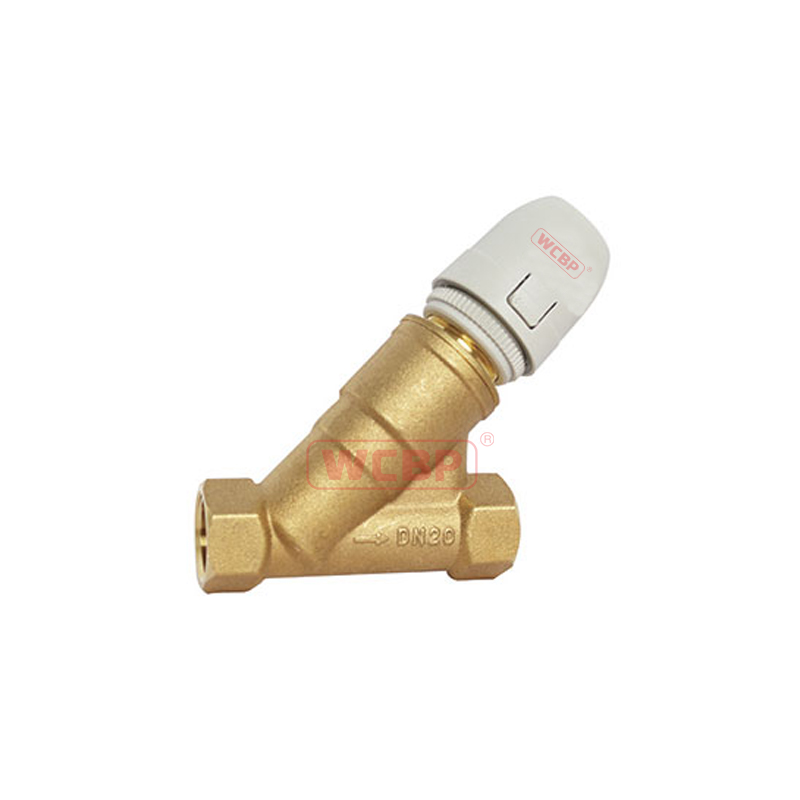

动态平衡电动二通阀

产品描述

品牌：WCBP力浦（美国）

型号：Fig.EA-16SV-TX113

       WCBP动态平衡二通阀用于风机盘管冷水、热水管道或供暖系统管道，是集动态平衡和电动二通于一体的产品，通过开启或关断管道，达到控制室内温度目的。在系统运行时避免动态水力干扰，维持管网的流量恒定，使温度控制更加精确。

特点∶

通过控制系统信号实现开/关控制

动态流量平衡，消除末端设备的相互干扰

系统调控精度更高，比传统的变流量系统更舒适

工厂预置流量

不需要现场调试，系统运行效率更高

工作原理∶

在制冷和供热系统中，风机盘管通常由电动二通阀控制。当一些风机盘管关闭时，其他运行的风机盘管流量将增加，引发室温波动。

动态平衡电动二通阀是集动态流量平衡阀和电动二通阀于一体的产品，由电热执行器控制。在阀门开启时，通过动态平衡阀的恒流作用维持流经设备的流量不变而不受系统压力波动的影响，使控制精度更高。在制冷或供热系统中，当室温达到房间温控器设定值时，房间的温控器发送信号到电热执行器，令阀 门关闭。当室温高于或低于设定温度时，房间温控器发送信号到电热执行器，令阀门开启。通过阀门关闭和开启，使室温始终保持在房间温控器设定的温度范围内。内置平衡阀芯会自动保持流量恒定。

技术参数

连接口径∶DN15 DN20 DN25（二通）

连接方式∶G螺纹

公称压力∶2.0Mpa

介质温度∶2～90℃

驱动电源∶AC24V、AC110V、AC220V 50/60Hz

功能消耗∶2VA

驱动控制∶NO/OFF

连接螺套∶30×1.5mm

动作时间∶<6min

适用介质∶冷、热水或30%乙二醇溶液

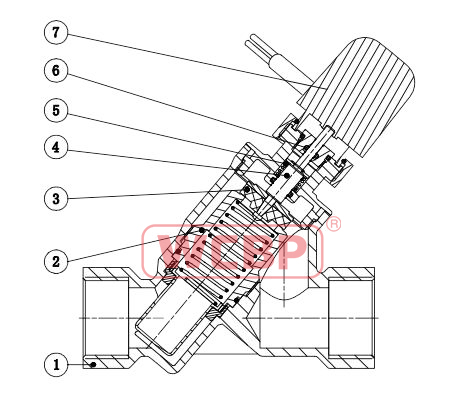

材质

①阀体∶黄铜

②阀胆∶黄铜/不锈钢

③阻断片;EPDM

④阀杆∶不锈钢

⑤弹簧∶不锈钢

⑥密封材料∶ NBR

⑦执行器∶外壳材料∶阻燃PC

执行器内件∶增强POM

流量特性∶

安装说明∶

1.将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品的额定流量满足应用的要求;

2.安装人员必须经过培训或富有经验，以确保安装工作顺利完成;

3.在安装结束后必须进行彻底地检查以确保安装无误;

4.为确保安装工作不出现任何意外，在产品安装前必须对管道系统进行彻底的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前必须移去所有的过滤装置以确保管道通畅;

5.注意该设备不要使用在介质含有较多油脂，矿物油等粘度较高或有腐蚀性的地方;

6.在安装时应注意确保水流方向与阀体标识的箭头方向
