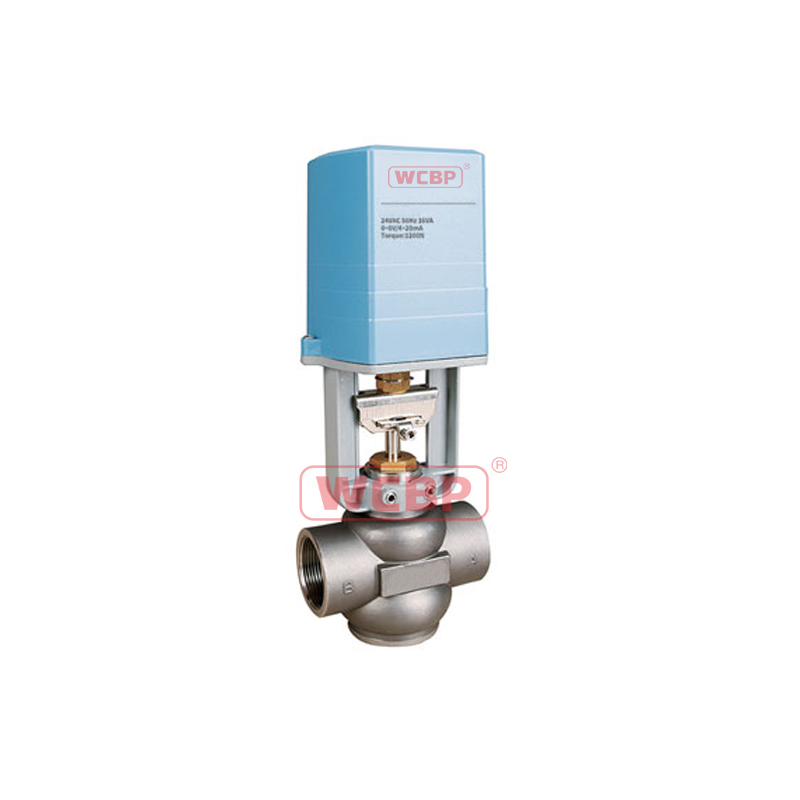

不锈钢内螺纹电动调节阀

产品描述

品牌：WCBP力浦（美国）

型号：二通阀Fig.EA-16RV-UF120  三通分流阀Fig.EA-16RV-UF140、三通合流阀Fig.EA-16RV-UF150

WCBP不锈钢内螺纹电动调节阀由智慧电动执行器与调节阀体构成电动调节阀，是工业过程测量和控制的系统中执行调节机构。产品应用于中央空调，供热采暖，水处理，工业加工等系统的液体流量及温度调节控制。

工作原理

电动调节阀应用在暖通空调系统中，在能量的输配和维持水循环系统的水力平衡方面起到非常重要的作用。主要配合末端执行机构，从控制系统接收控制信号和调节阀杆的信号值，而执行器则根据信号值调节阀门开度，改变管网系统的流量。

特点

等百分比控制特性，比传统的调节阀体控制精度高

电子预设定功能，便于现场调试，系统运行具有更高的效率

具有故障自动诊断和报警功能，电源带过载保护功能

具有V型密封圈和不锈钢弹簧自补偿功能，耐磨性更高，延长使用寿命

阀体参数

阀体材质∶304非磁性不锈钢，不锈钢阀杆，V型免维护补偿密封，聚四氟乙烯密封阀芯

规格尺寸∶DN15~DN65（G螺纹）

阀体承压∶4.0MPa

阀杆密封∶EPDM

密封介质温度∶0~120℃

流量特性∶等百分比

阀泄漏率∶小于KVS值的0~0.05%

驱动材质∶压铸合金铝支架，钢质传动齿轮，同步马达，浮动式开关工作电源∶AC24VAC220V 50/60Hz

驱动控制∶浮点型，智能型（DC0~10V/4~20mA），开关型，选配无源反馈输出扭力∶1200N，带断电手动开关功能

工作介质∶冷/热水，浓度-<50%的乙二醇溶液

安装方式∶夹紧式连接快速安装

电动执行器参数

驱动行程：0～22mm；

工作电压：交流电源AC24V  AC220VA  50/60Hz

输出扭力：1500N

控制信号：浮点型，智能型，开关型，（可选配无缘反馈）

输入信号：电压信号0~10V或电流信号4~20mA

反馈信号：电压信号0~10V或电流信号4~20mA

控制精度：±0.5%～±2.5%（可能随安装条件不同而不同，以额定行程的百分数表示）

环境温度：-10℃～60℃ （低于-20℃～-45℃需特殊注明）

环境湿度：最大90%RH（不凝结）

防护等级：IP54；

流量特性

结构特性

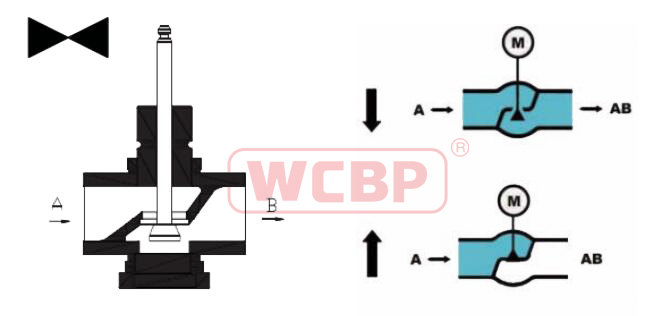

二通阀：阀杆缩进时，A到AB流量增加。阀杆伸出时，A到AB流量减少

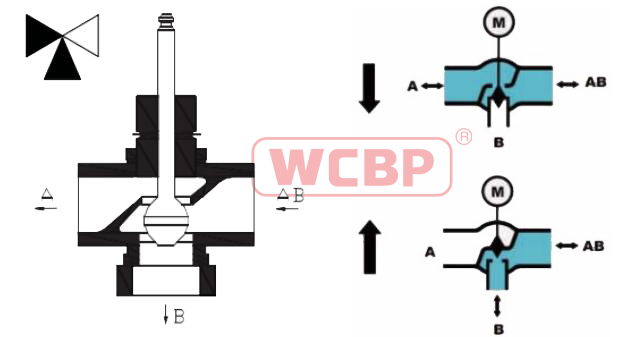

三通合流阀：阀杆缩进时，A口流量增加，B口流量减少。阀杆伸出时，A口流量减少，B口流量增加

三通分流阀：阀杆缩进时，A口流量增加，B口流量减少。阀杆伸出时，A口流量减少，B口流量增加

*备注∶DN15~DN50三通阀仅有合流阀，如果需要分流接法，请对调阀门A口与AB口，按阀体标牌指示操作。

安装及注意事项∶

1.注意阀门介质流向应与管路介质流向一致。

2.阀门可以安装在供水或回水管路上，一般推荐安装在回水管路上（安装在回水管路上可以使水流控制更为平稳，同时热水回水部分的温度较低，可延长阀门使用寿命），同时推荐在阀门前安装过滤器和止回阀。当介质为蒸汽时，管道上安装排水阀，可以除去凝结水，否则将影响阀门使用寿命。

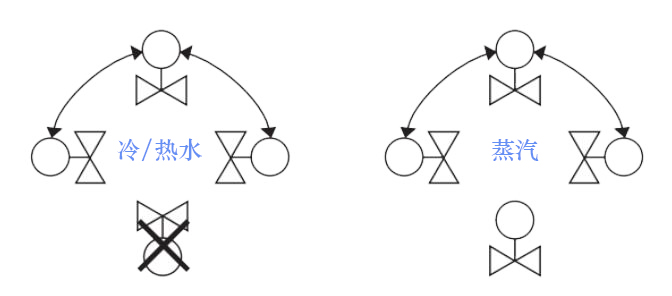

阀门安装方向。

介质为冷/热水时，不能向下安装

介质为蒸汽时，可以任意角度安装
