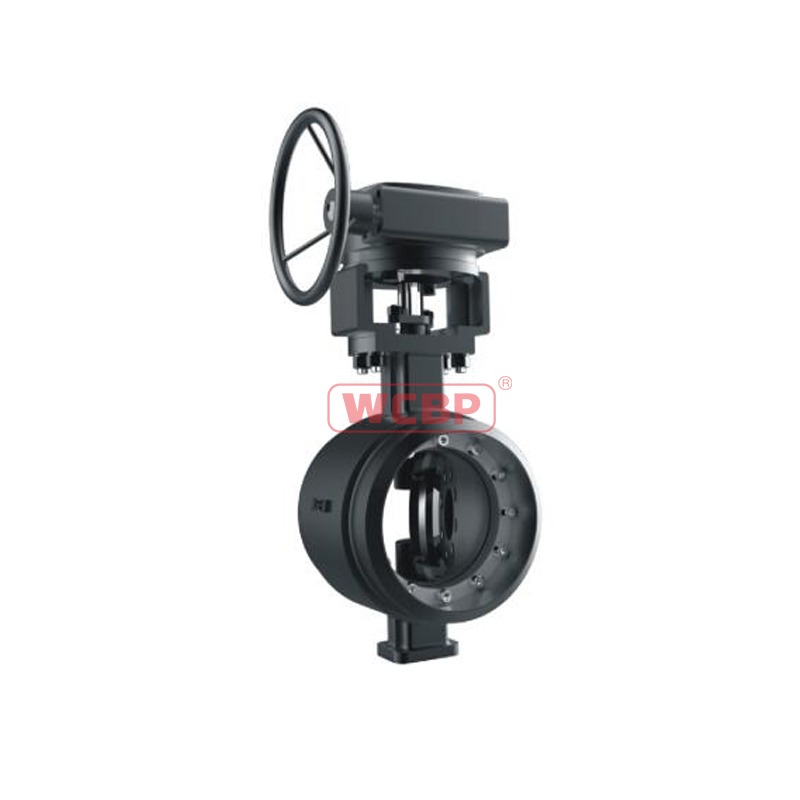

产品描述

品牌：WCBP力浦（美国）

型号：Fig.G-16Y-GT(U)H360

WCBP金属硬密封三偏心对焊蝶阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动摩擦、无卡挤，密封面上的压力角大于摩擦角，采用了“径向动平衡密封系统”设计，使蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触或逐点脱离。开启密封即分离，快速准确实现关闭接触自动相吻合的密封动作。

层压密封和金属密封

低开启扭矩

零泄漏

防爆轴

阀座和阀瓣密封之间无摩擦

斜锥密封面


制造标准

阀门标记： MSS-SP-25

设计与制造： API 609、EN 593

端接： ASME B16.25

测试和检验： API 598、EN 12266、ISO 5208

流量系数

Cv值流量系数呈接近性关系，便于自动化控制。接照ANSI级的标准流量，在90°全开时的流通能力系数。


主要特点

1.阀门采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了一个角度偏心。这个角度偏心的主要作用是∶使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，极大地延长了阀门的使用寿命;

2.金属硬密封蝶阀采用了含有国家专利技术的"径向动平衡密封系统"，通过优化设计，蝶板的进出口两侧受力近似平衡，阀门达到进出口双向可靠的密封性能的同时，有效降低了阀门的开启力矩（约为普通蝶阀的2/3）;

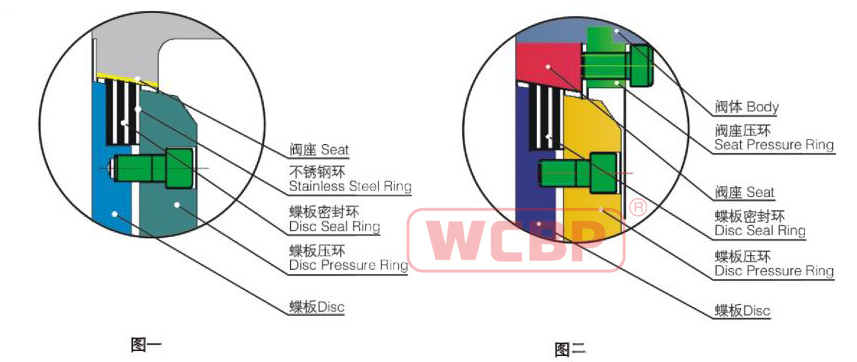

3.蝶板密封环由片状不锈钢和石墨、碳纤维、PTFE等材料复合而成（如图一所示），不锈钢片为主密封，非金属夹层为辅助密封，这种双重密封结构，使阀门密封更可靠，密封泄漏等级可达ANSI B16.104 Ⅵ级或ISO5208 A级。蝶板密封环选用石墨/碳纤维/PTFE等夹层材料，与普通蝶阀的橡胶石棉板材质相比，具有更环保、更耐磨、更耐冲刷、更可靠等特点，可达10万次无故障启闭;


4.可更换式阀座/密封圈设计（如图二所示），便于阀门现场维护保养;

5.与驱动装置相连接的支架符合ISO5211标准要求，支架执行ISO5211标准，可与各种电动、气动、液动、手动等驱动装置相连接。

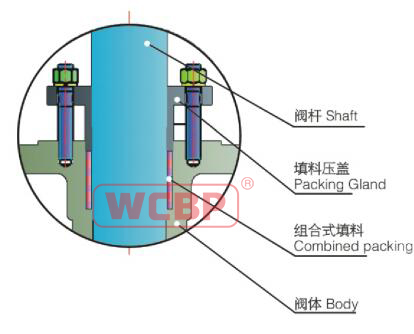

6.填料密封的高性能，采用组合式填料密封系统，确保阀门最大泄漏率≤20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。

7.阀杆可设计成符合API609之规定的"防吹出"结构


偏心1∶阀杆旋转中心线与阀座中心线偏离一定距离，保证密封面的完整性；

偏心 2∶阀杆旋转中心线与阀体中心线偏离一定距离，降低阀门启闭时密封副之间的摩擦力

偏心 3∶阀体中心线与阀座圆锥密封面中心线偏离一定角度，使阀门开启或关闭时，蝶板密封环与阀座之间迅速脱离或接触，密封副之间无摩擦、无卡挤。

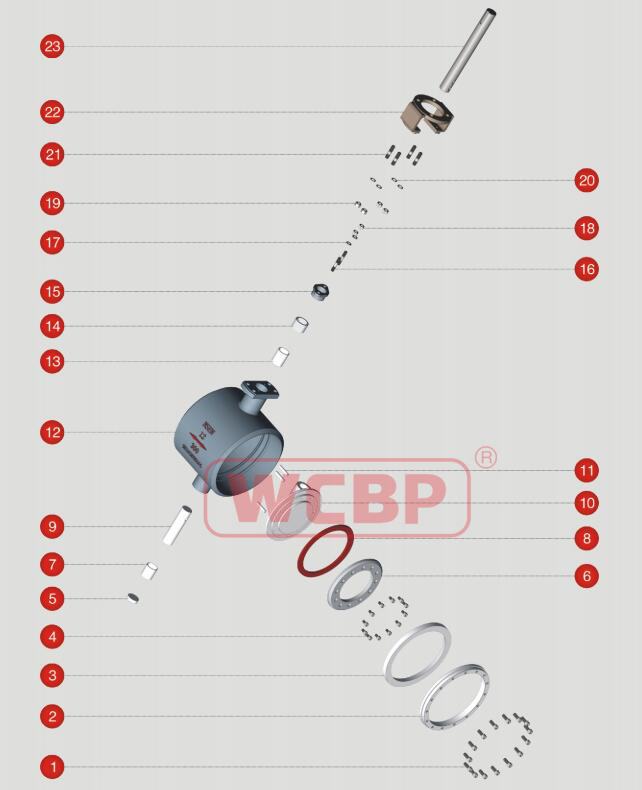

结构分解图


序号	零件名称	碳素钢阀门零件材料		不锈钢阀门零件材料
序号	零件名称	国标GB	美标API	国标GB	美标API
1.	内六角螺栓	8.8级	ASTM A193 B7	06Cr19Ni10	ASTMA320 B8
2.	对开环	25	ASTMA105	06Cr19Ni10	ASTM A182 F304
3.	阀座	2Cr13	ASTM A276 420	06Cr19Ni10+STL	ASTM A182 F304+STL
4.	内六角螺栓	8.8级	ASTM A193 B7	06Cr19Ni10	ASTMA320 B8
5.	端盖	25	ASTMA105	06Cr19Ni10	ASTM A182 F304
6.	压环	25	ASTMA105	06Cr19Ni10	ASTM A182 F304
7.	下轴套	06Cr19Ni10	ASTM A276 304	06Cr19Ni10	ASTM A276 304
8.	密封环	O6Cr19Ni10+Graphite/PTFECarbon fibre	ASTMA182F304+Graphite/PTFE/Carbon fibre	06Cr17Ni12Mo2+Graphite/PTFE/Carbon fibre	ASTMA276304+Graphite/PTFE/Carbonfibre
9.	下阀杆	2Cr13	ASTM A276 420	05Cr17Ni4Cu4Nb	ASTM A564 630
10.	蝶板	WCB	ASTM A216 WCB	CF8	ASTMA351CF8
11.	销	2Cr13	ASTM A276 420	06Cr19Ni10	ASTM A564 630
12.	阀体	WCB	ASTM A216 WCB	CF8	ASTMA351CF8
13.	上轴套	06Cr19Ni10	ASTM A276 304	06Cr19Ni10	ASTM A276 304
14.	填料	Graphite/PTFE	Graphite/PTFE	Graphite/PTFE	Graphite/PTFE
15.	填料压盖	WCB	ASTM A216 WCB	CF8	ASTMA351CF8
16.	压盖螺栓	8.8级	ASTM A193 B7	06Cr19Ni10	ASTMA320 B8
17.	弹性垫圈	65Mu	ASTM A29 1566	06Cr19Ni10	ASTM A29 1566
18.	螺母	8级	ASTMA1942H	06Cr19Ni10	ASTMA194 8
19.	螺母	8级	ASTMA1942H	06Cr19Ni10	ASTMA194 8
20.	弹性垫圈	65Mu	ASTM A29 1566	06Cr19Ni10	ASTM A29 1566
21.	支架螺栓	8.8级	ASTM A193 B7	06Cr19Ni10	ASTMA320 B8
22.	支架	WCB	ASTM A216 WCB	WCB	ASTM A216 WCB
23.	上阀杆	2Cr13	ASTM A276 420	05Cr17Ni4Cu4Nb	ASTM A564 630
