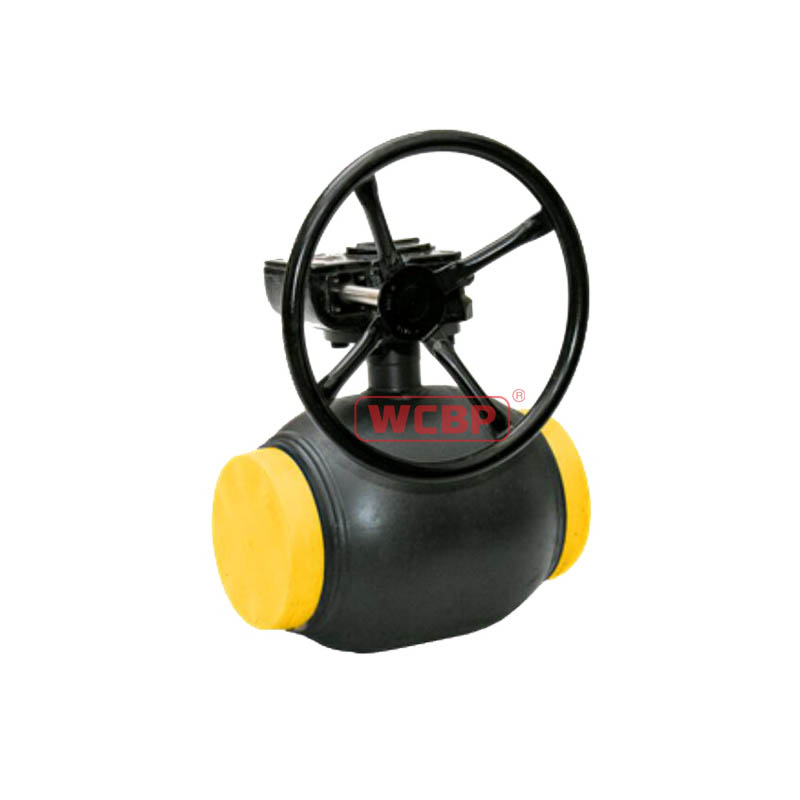

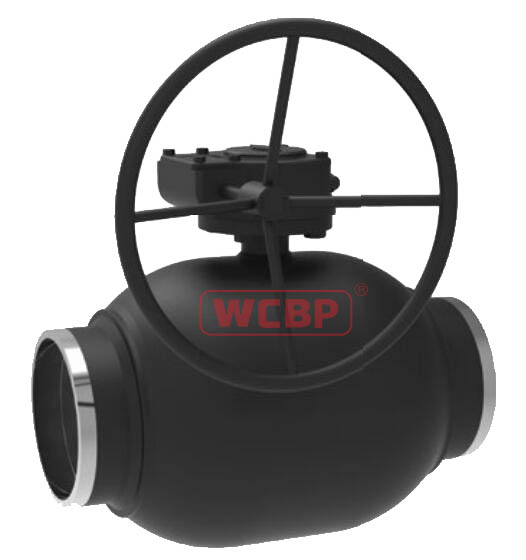

全通径焊接钢制球阀

描述

品牌：WCBP力浦（美国）

型号：Fig.G-16B-GTF760B

WCBP全通径焊接钢制球阀的阀座是由碳纤维增强特氟隆密封环及碟形簧构成的 ，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。

特点

一体式焊接球阀、不会有外部泄漏等现象

密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏（0%）

球体的加工精度非常精密，操作轻便，无不良干涉

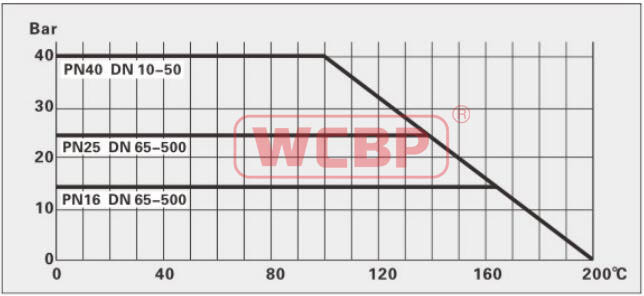

采用高级的原材料，能保PN25以上的压力

直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度

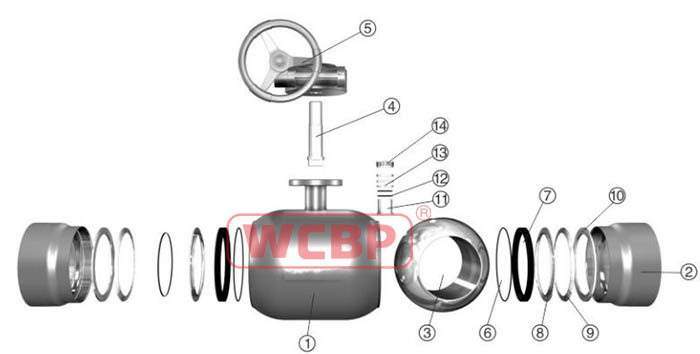

结构

用途∶

城市燃气∶燃气输出管道、主干线及各支线供应管道等。

集中供热∶大型供热设备输出管线、主干线、支线。热交换机∶管道及各回路启闭。

钢铁厂∶各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备∶各种热处理管道、各种工业煤气和热力管道。

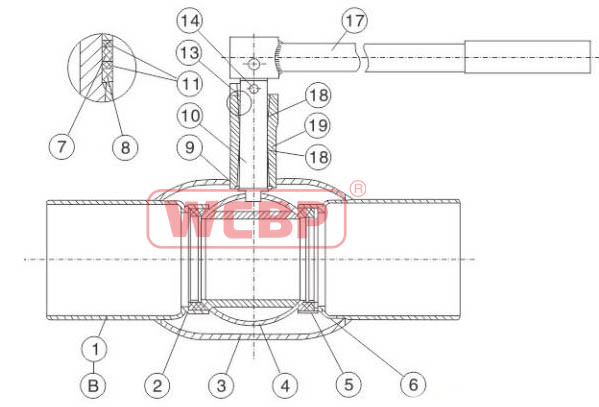

全通径焊接钢制球阀DN50-DN200 材质表

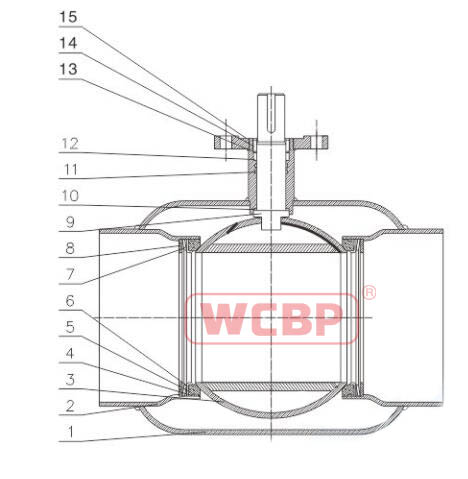

全通径焊接钢制球阀DN250-DN800 材质表

全通径焊接钢制球阀安装注意事项

1.参照下图，确认所安装全焊封钢质球阀是否符合设计需求。

2.拆去两端的保护盖，检查阀孔是否有故障、是否干净。如有异物清理干净，避免沟槽和球体之间的异物损坏阀座密封面。

3.试着打开和关闭球阀几次，确认球阀能否正常工作。

4.在将球阀安装至管线之前，应将管子焊接表面擦扫干净。安装球阀时，不用特别注意球阀的安装方向（任一端都可安装在上游端）。

5.将要焊接的球阀打开，避免在焊接过程中焊渣进入阀内。

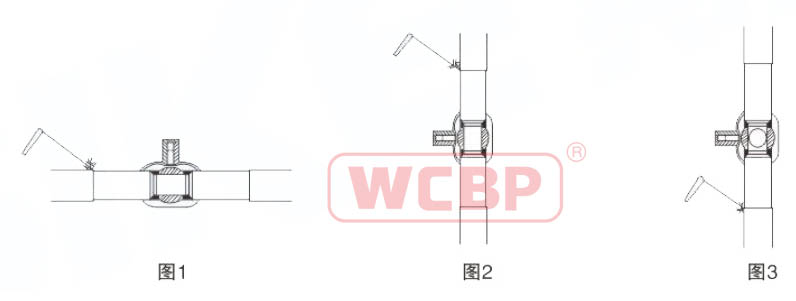

6.水平安装时，阀门必须完全打开，避免焊接时的电火花伤及球体表面（图1）;当在垂直客道上安装时，如果焊接上接口，阀门必须完全打开（图2），如果焊接下接口，阀门必须完全关闭，以免阀门内部被高热灼伤（图3）。

7.焊接完成后，等阀门完全冷却后再进行阀门开关操作。、

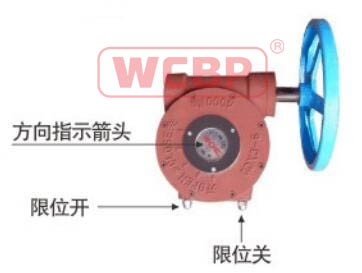

8.当安装涡轮涡杆执行机构时（阀门尺寸DN200及以上或特殊定制），先根据阀门开关位置，参照箭头指示方向（shut 关，open开）调整执行机构开度位置，使执行机构箭头指示开关方向与阀门开关位置保持一到将执行机构与阀体的标准法兰正确对接，并适当调整限位螺栓（打开底音黑色保护帽，松动固定螺母，用适合的六角扳手调整限位螺栓，完成后上紧固定螺母，安装好黑色保护帽）的位置使阀门可以完全关闭和打开可以参考箭头指示方向（箭头必须完全水平或垂直）。

9.严禁阀门在使用过程中，处在半开位状态，大口径阀门应水平安装，即蜗轮要垂直朝上。
