压差旁通阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16GM-QX480

        WCBP压差旁通平衡阀主要应用干空调系统供/回水之间.保证供/回水之间的压差在一个固定值，提高系统能量的利用率、降低噪音，以及防止过大压差对系统设备的损坏，其主要组成为主阀和压差向导阀。

工作原理

进口压力P1通过导阀和针阀（参看结构图）进入主阀的控制室，并建立向下的压力P3。出口压力P2通过导阀12控制，导阀12的控制口采用两个压力信号，两个压力信号采集供水和回水压力，保证进口压力P1和出口压力P2的衡定压力差，导阀的开度随两个信号的变化而变化。

应用及特点

功能： 可提高系统的利用率，保持压差的精确恒定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。

主要用途

1.常闭型旁通压差控制阀用于燃油、燃气热源供、回水管，中央空调的分、集水器之间，作为一次测定流量，二次侧变流量系统的旁通安装，可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏，可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

2.常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统，使用时按高度差设定该阀的压差，并在低区回水管适当位置安装减压泵、止回阀，调节阀组成的回水减压装置，通过调节阀来调节并设定回水管压力，这样既可保证高区用户不会出现倒空现象，又可保护低区设备不会因压力过高而损坏。

恒定阀门两端及被控系统压差，支持用户系统变流量运行；

特点

依靠压差自动工作无须外界动力；

可以直接显示控制压差；

可以直接设定控制压差；

控制压差调节灵敏，操作简单；

介质温度：控制压差可调范围:0.05~0.6Mpa

控制压差误差≤±5%;

结构和主要零件材质

结构

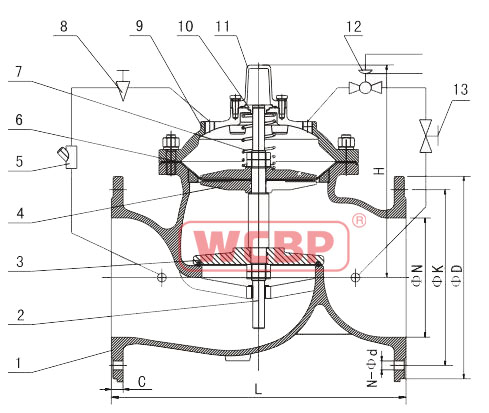

该阀由主阀、导阀、针阀、球阀和过滤器等组成。由于导阀、针阀和球阀等要用导管与主阀相连接，所以统称为外接导管控制系统，按不同通径的需求，可分隔膜式和活塞式，如下图所示。

1.阀体材质∶球墨铸铁、碳钢、不锈钢

2.阀杆材质∶2Cr13

3.单阀瓣：球墨铸铁、碳钢、不锈钢

4.膜片压板：球墨铸铁、碳钢、不锈钢

5.过滤器：黄铜、不锈钢

6.膜片材质∶丁腈橡胶、三元乙丙

7.弹簧材质∶不锈钢

8.针阀：黄铜、不锈钢

9.阀盖材质：球墨铸铁、碳钢、不锈钢

10.上导向套：黄铜、不锈钢

11.阀帽：球墨铸铁、碳钢、不锈钢

12.导向：黄铜、不锈钢

13.球阀：黄铜、不锈钢

导管：黄铜、不锈钢

技术参数

公称通径：DN50~DN600

公称压力：PN16、N25

适用温度：0℃~80℃

适用介质：清水

最小压差：0.1MPa

液面控制高度：≤ 150mm

典型安装与调试

安装

1、装卸∶ 压差旁通阀要求小心装卸，建议用软的绳索起吊，以免损坏阀和配管，保护外装饰，阀门要求小心轻放地面，不能直接坠落地面;

2、检查：在搬运到目的地后，首先按说明书的内容检查确认，配管是否正确，连接是否可靠，运输过程中是否损坏阀门，各种零件是否完整;

3、安装前要求清理管道中的杂质，检查相应的法兰是否与阀门法兰的压力等级、公称通径一致，以保持管路的畅通;

4、在压差旁通阀前后，要求安装两只闸阀，以检测和维修使用;

5、压差旁通阀的感应压力管路要求直接连接在供水及回水管道上。以准确反映供水回水之间的压力差，为方便的安装使用，可在感应管路上安装球阀;

调试

1、先检查所有的闸阀、球阀、针阀是否完全打开。

2、观测供回水之间的压力，根据压差值调整压差导阀，拧开导阀上的顶帽，用活动扳手旋转顶部螺杆，从上往下看，顺时针旋转时压差增加，逆时针旋转时压差减少，根据所需的压差值进行旋转，当压差达到要求时，拧上顶帽，此时压差就会保证在设定的压差值，而不管管道的压力变化情况。

3、主阀的动作速度可由针阀进行调整，当顺时针旋转时动作减慢， 当逆时针旋转时动作加快，正常情况下，主阀已设定妥当，而不需要进行调整。

维护和注意事项

1.应定期检查供回水之间的压差是否在所需的范围内。

2.可能情况∶

1）供回水之间的的压差小于设定值，检查主阀是否被异物堵塞，造成无法关闭，检查针阀是否完全或接近关闭。

2）供回水之间的的压差大于设定值，检查出口球阀是否关闭，导阀是否被异物堵塞。

3.正常漏水、零部件损坏，操作困难，以及其它的主要缺陷应由维修人员接到报告后进行修理，需带各式工具至现场;如零件损坏或缺少，需与生产商联系，完毕必须有消防、政府部门满足要求的修理报告。

4.压差旁通阀不能应用于供应商推荐范围外，以下的警告不是所有的，但是是有所帮助的。

1）压差旁通阀不要用于高于公称压力的管道上。

2）压差旁通阀不要用于其它不合适推荐的介质上。

3）压差旁通阀不要暴露于冰冻的温度下。
