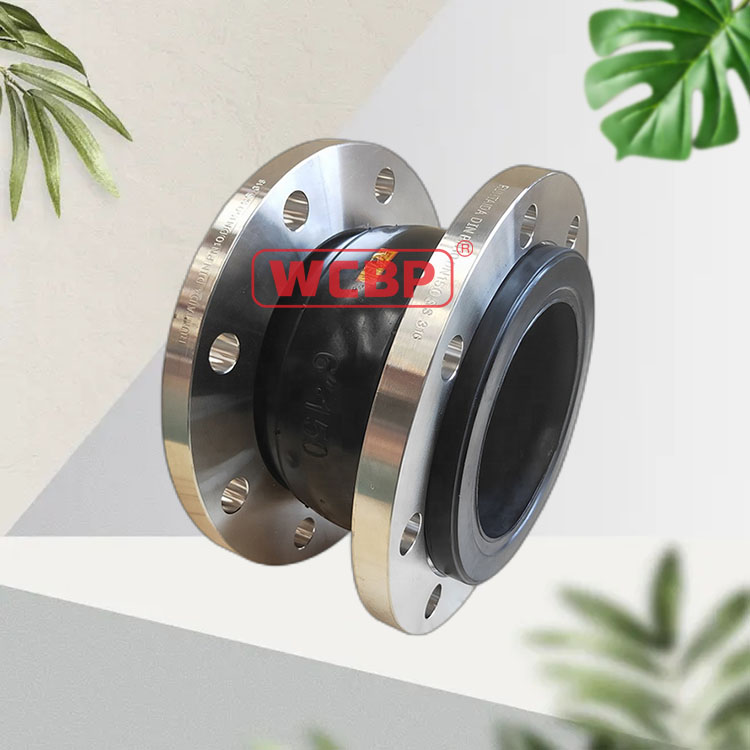

（避震喉）橡胶软接头

描述

品牌：WCBP力浦（美国）

型号：Fig.PU100JX

       WCBP橡胶软接头用于金属管道之间起挠性连接作用，又叫做避震喉，可曲绕橡胶接头，橡胶减震器等。是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

较高的温度会影响运动和压力。随着温度的升高，额定值必须相应降低。

所示压力为推荐的"运行"压力，试验压力为"运行"压力的1.5倍。

WCBP可伸缩橡胶接头可在输送流体的管道或设备中在评估的温度和压力下运行。应采取正常预防措施，确保这些部件安装正确，并定期检查。应采取预防措施，在发生泄漏或飞溅时保护人员。

产品特征

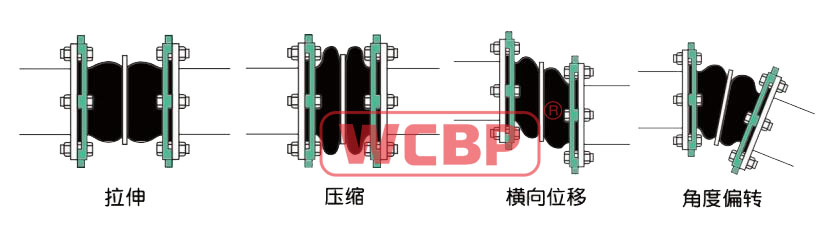

允许四向移动

合成橡胶、尼龙帘布精密成型

吸收振动和噪音的能力

耐高压

耐腐蚀

使用浮动法兰，安装方便

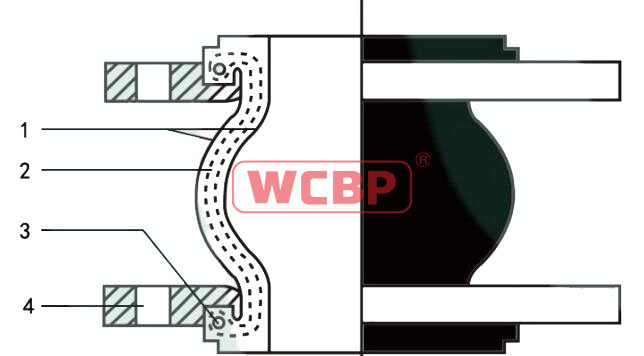

标准参数

1.外内层胶∶天然橡校、三元乙丙。丁腈橡胶、氟橡胶、氯丁橡胶等

2.主体骨架∶尼龙帘布

3.增压环∶ 多股钢丝绳

4.法兰∶碳钢、球墨铸铁、不锈钢等

尺寸范围∶1"-32"（DN25-800）

工作压力∶6~40 bars（PN6~PN40）

爆破压力∶工作压力的2倍

工作温度∶-15~80℃（-30~150℃）

适用介质∶空气、水、污水、海水、酸、碱、油等。

安装与维护说明书

一、准备与安装

1、接到设备后，首先检查设备清单和实物是否相符。

2、对设备逐台进行检查，看其在运输过程中是否有撞伤、损坏.若有损坏应及时解决。

3、设备安装时，应按照安装示意图和安装位置进行安装。

4、安装前应清除设备运输过程中粘结在设备上的泥土等杂物。

5、设备在管道中安装时，要尽量使其处于自然状态，避免强制连接，人为造成设备变形，导致设备早期损坏，减弱使用效果和寿命。

6、设备与法兰连接安装时，首先孔与孔对照，由于球体翻边法兰易变形如有误差可撬动校正球体翻边法兰孔。7、在埋地使用时，应加装地理保护罩，除去设备四周的硬土并将其放置沙子上面用以保护。

二、安装注意事项∶ （未认清安装注意事项前，不可安装橡胶接头）

1、严格在容许的温度、压力、介质和位移量的范围内使用。

2、橡胶接头应在自然状态下或压缩5mm内安装，切勿将容许的位移量当做安装容许误差值，以免产品安装时造成早期损坏。

3、管道必须有固定支架或托架，并且固定支撑力需大于橡胶接头轴向位移力。管道固定支撑力若小于橡胶接头实际轴向位移力，应安装限位防拉脱装置，并调节至容许的安全位移量以内使用。

4、橡胶接头两端的对接法兰须使用蝶阀专用法兰，或国标小口径法兰，安装时把螺栓全部松开，按照产品图纸安装，先与相对法兰对准，螺栓全部装上，加装弹垫，十字对角逐一扭紧。装配螺栓时螺纹端必须朝向球体外侧，以免球体膨胀时损伤球体。

5、橡胶接头应避免与尖锐物，刷上有机溶剂的涂料和保温材料接触、避免电焊火花灼伤。

6、橡胶接头在高温、高压或化学危险物介质中使用时，应另采取防护措施，保护现场人员在泄露或溅情况下不受伤害。

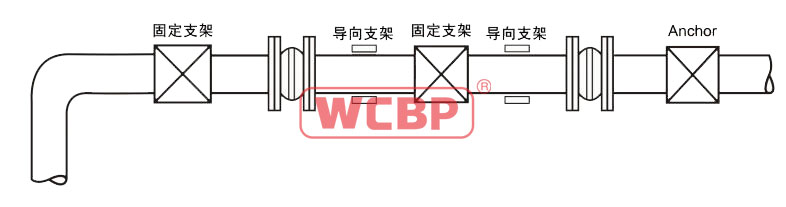

安装注意事项1

在压力作用下，橡胶接头将延长长度，为防止过度拉伸，必须安装固定支架和导向支架以确保管道不出现下垂或压力偏差。橡胶接头最好直接安装在固定支架后。，压力超过2.0Mpa时，这些压力推力可能非常大。当轴向推力大于固定支撑力时严格要求加装限位装置。

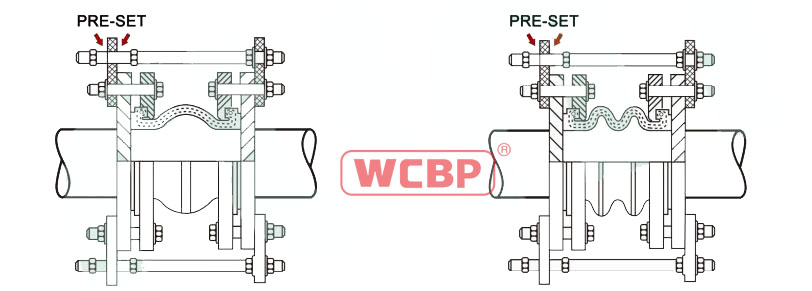

安装注意事项2

在调试或运行期间，限位装置预设为橡胶接头的最大允许膨胀和/或收缩。严禁用于未固定/无支撑系统泵或设备。当位移/压力超过允许极限时，必须严格使用限位装置。

安装注意事项3

将螺栓插入法兰中，使螺栓头朝向接头，成对拧紧螺栓。

螺栓和螺母应逐步交叉拧紧，螺栓压力均匀分布。

按照以下顺序逐渐拧紧相对的螺母/螺栓。

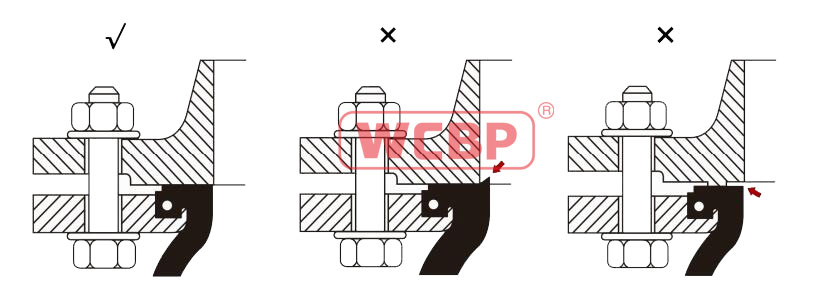

安装注意事项4

在固定橡胶接头时，使用正确的连接法兰非常重要。正确的连接法兰提供了安全的连接，并防止管道泄漏。,

安装注意事项5

橡胶接头应在自然状态下安装，不要用力拉紧距离，以填补预留的间隙。

安装注意事项6

应严格避免凸出的尖锐管端对橡胶接头接触面造成损坏/切断。

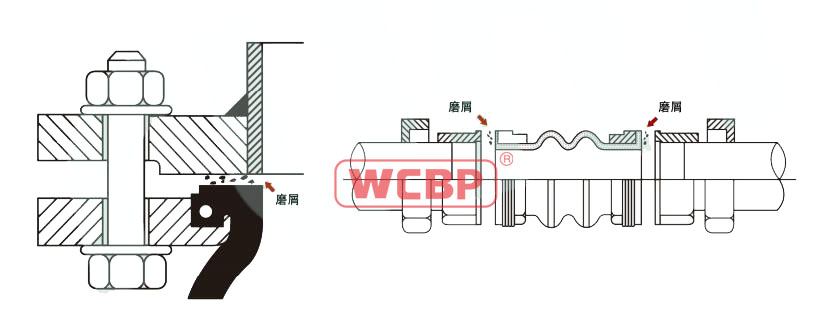

安装注意事项7

WCBP接头是由橡胶制成，在安装时加热应被严格禁止，应特别注意防止橡胶接头安装点附近的焊接、打磨等产生火花

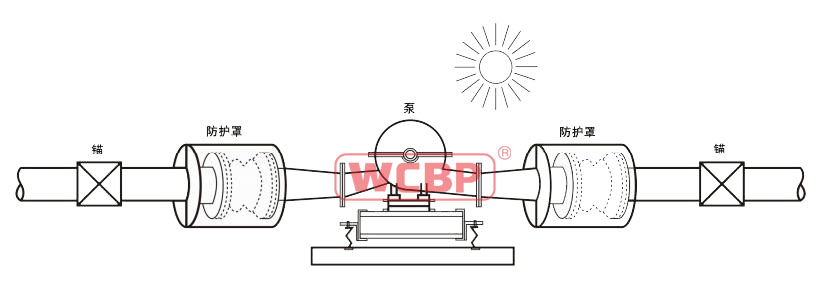

安装注意事项8

如果是室外管道特别注意应避免橡胶接头直接爆晒在阳光下

安装注意事项9

在安装接头之前，确保橡胶接头/法兰表面焊接/螺纹处油、油漆等清理干净。应特别注意确保储存区保持清洁。

橡胶接头典型的安装布局

操作与维修

1、设备在出厂前已做产品最终检验。

2、设备的试验压力为∶设计压力的1.1倍。

3、只要严格按照安装说明安装，即可投入运行。

4、投入运行48小时内，设专人检查连接螺栓是否有松动现象。

5、安装在震动环境下的设备，要定期检查连接螺栓的松动情况。

6、经常检查安装在野外设备的地理变化情况如设备两端的支墩下陷引起设备轴向位移超过规定值，应立即采取补救措施。
