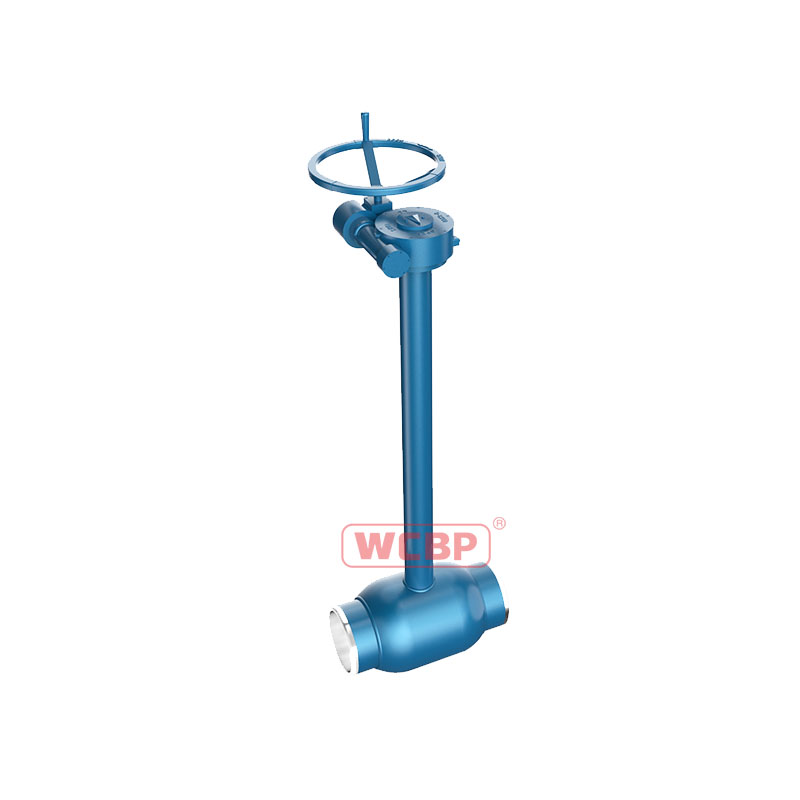

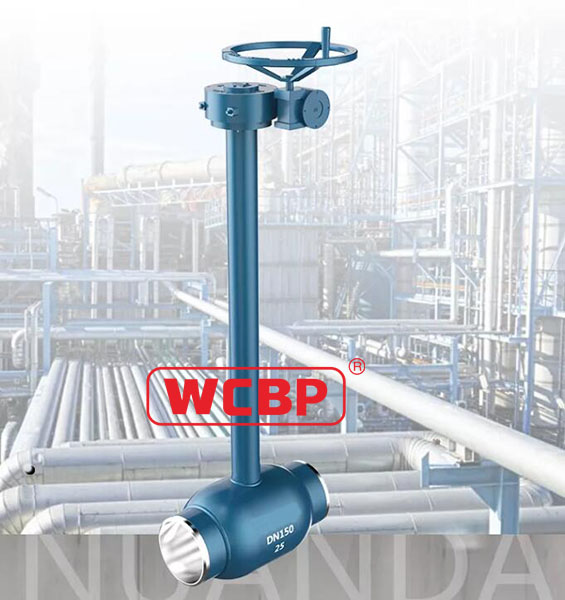

（直埋式）加长杆全焊接埋地式球阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16B-GTF169BW

        WCBP全焊接直埋球阀广泛应用于城市燃气的地下管线，天然气输送管线，调压站等领域。通过不断的研究和创新，以及对产品质量的精益求精。已赢得世界多个国家的信赖和好评。

特点

一体式焊接球阀、不会有外部泄漏等现象

密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏（0%）

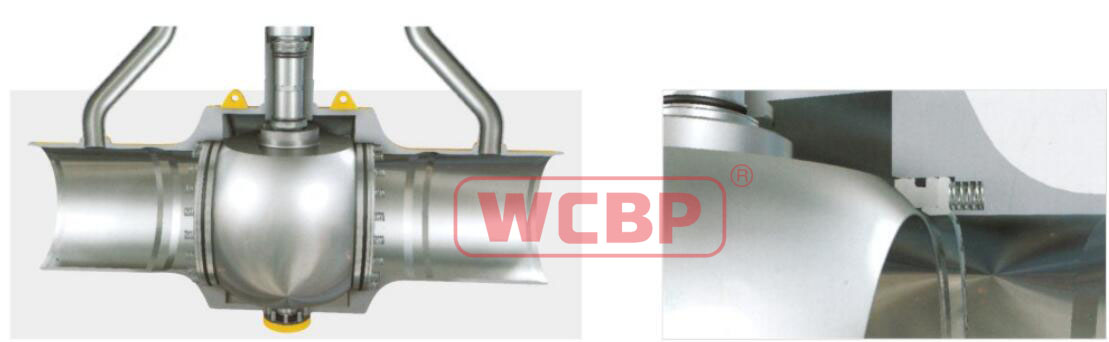

球体的加工精度非常精密，操作轻便，无不良干涉

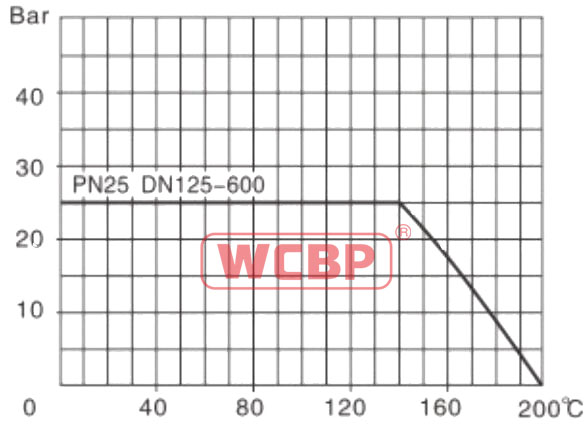

采用高级的原材料，能保PN25以上的压力

直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度

用途

由于阀门的整体结构采用全焊接的工艺结构，使阀门的内、外密封得到了极大的提高，阀门的重量得到了很大的降低（特别是DN300以下）。使阀门的安装变得更为便捷，不仅降低了工程施工的成本，也节省了时间。

全焊接直埋球阀可以直接深埋地下。不用设置地下阀门控制室（如图），这样操作者不需要深入地下，只需在地上用T型手柄进行传动操作即可，非常方便，避免了以往由于设置地下阀门控制室而存在的不安全隐患。

可根据用户燃气管道的埋地深度，来为您设计不同的阀门高度。同时，也可根据用户对阀门连接端口的不同需要，为您设计了多种端口连接方式

标准参数

阀体∶WCB碳钢

球体：不锈钢CF8/AISI 304

阀座：PTFE,20%C

阀杆导向轴：碳钢St52/ST37.0

O型圈 ：EPDM、Vion²

阀杆：不锈钢2Cr3

焊接末端：碳钢St37.0

连接口径∶DN50~DN600

介质温度∶-20~180℃

工作介质∶冷/热水或燃气、气体

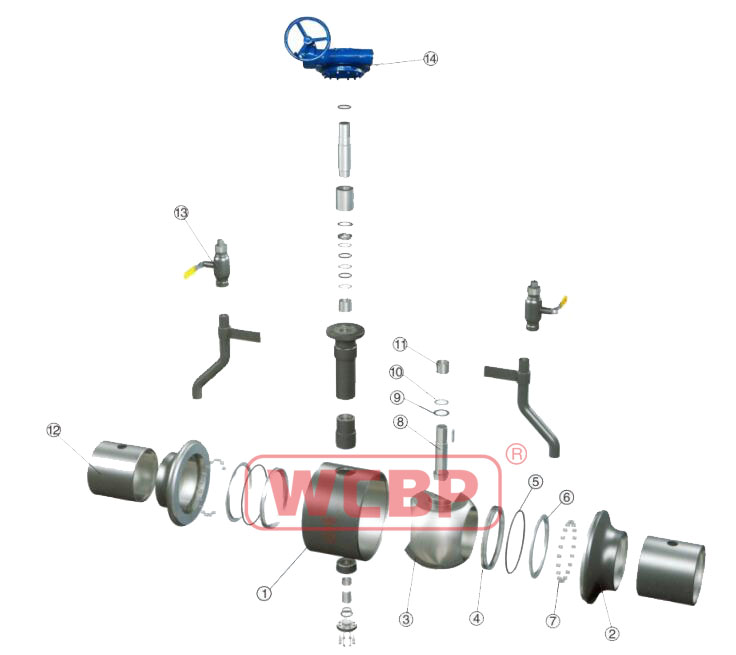

结构图

安装注意事项

1.参照下图，确认所安装全焊封钢质球阀是否符合设计需求。

2.拆去两端的保护盖，检查阀孔是否有故障、是否干净。如有异物清理干净，避免沟槽和球体之间的异物损坏阀座密封面。

3.试着打开和关闭球阀几次，确认球阀能否正常工作。

4.在将球阀安装至管线之前，应将管子焊接表面擦扫干净。安装球阀时，不用特别注意球阀的安装方向（任一端都可安装在上游端）。

5.将要焊接的球阀打开，避免在焊接过程中焊渣进入阀内。

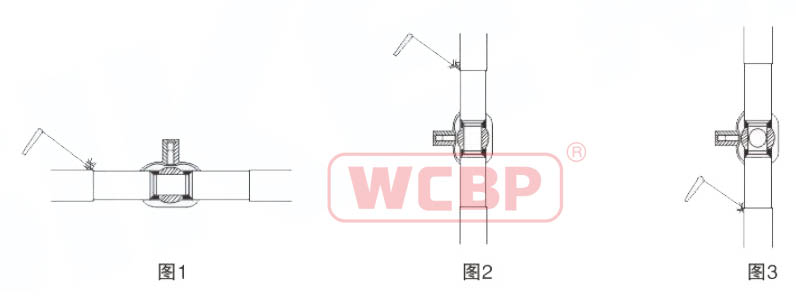

6.水平安装时，阀门必须完全打开，避免焊接时的电火花伤及球体表面（图1）;当在垂直客道上安装时，如果焊接上接口，阀门必须完全打开（图2），如果焊接下接口，阀门必须完全关闭，以免阀门内部被高热灼伤（图3）。

7.焊接完成后，等阀门完全冷却后再进行阀门开关操作。、

8.当安装涡轮涡杆执行机构时（阀门尺寸DN200及以上或特殊定制），先根据阀门开关位置，参照箭头指示方向（shut 关，open开）调整执行机构开度位置，使执行机构箭头指示开关方向与阀门开关位置保持一到将执行机构与阀体的标准法兰正确对接，并适当调整限位螺栓（打开底音黑色保护帽，松动固定螺母，用适合的六角扳手调整限位螺栓，完成后上紧固定螺母，安装好黑色保护帽）的位置使阀门可以完全关闭和打开可以参考箭头指示方向（箭头必须完全水平或垂直）。

9.严禁阀门在使用过程中，处在半开位状态，大口径阀门应水平安装，即蜗轮要垂直朝上。
