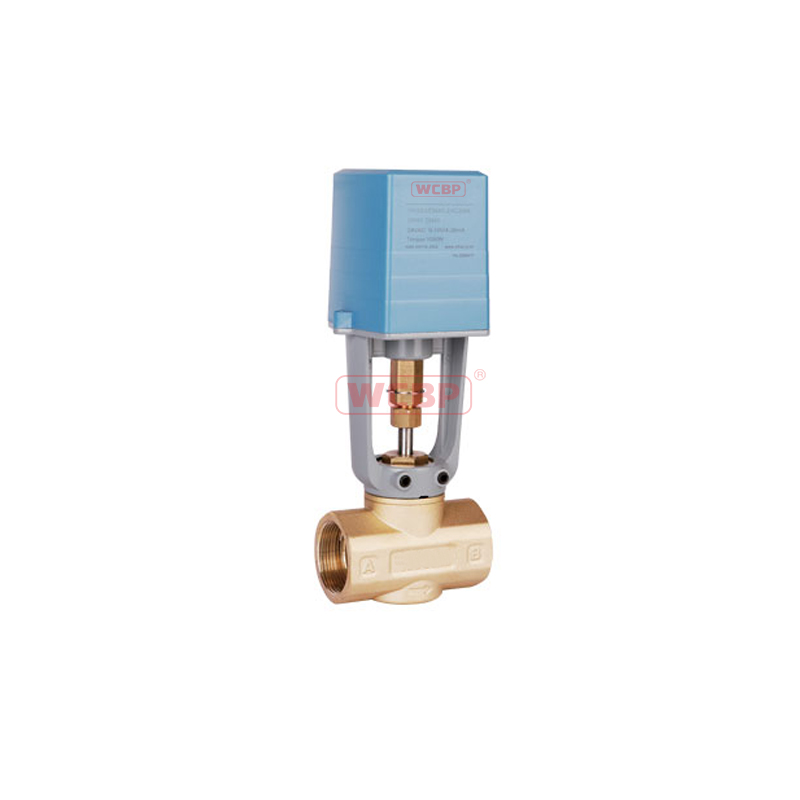

（比例积分）黄铜电动调节阀

（比例积分）铸铜电动调节阀产品描述

品牌：WCBP力浦（美国）

型号

开关型：二通Fig.E-16DS2/三通分流、合流Fig.E-16DS3

调节型：二通Fig.EA-16DS2/三通分流、合流Fig.EA-16DS3

WCBP比例积分电动调节阀是由作用力1200N/1000N 电动执行器与调节阀体组合而成的系列电动调节阀，
其广泛应用于空调、制冷、采暖以及楼宇自动控制系统中，
可精确调节系统中的介质流量，从而达到控制温度、湿度、压力和节能的目的。

产品特点

阀体采用优质黄铜成型，阀体无底盖设计，阀杆采用带润滑
四层密封保护，使用寿命比普通阀门更长。
驱动器采用压铸合金铝支架，全套钢质传动齿轮。同步马达和二个限位浮动式辅助开关具有到位断电功能，实现了对马达的保护和节能作用，控制精度更高，响应速度快，无噪音，
使用寿命比普通驱动器更长。
驱动器配有手动调节功能，阀门和驱动器连接采用紧顶螺丝，
阀杆卡板连接，方便快速易连接，便于现场安装和调试。

（比例积分）铸铜电动调节阀产品参数

材料-

阀体：黄铜

阀芯：黄铜

阀杆：不锈钢

密封：四氟填充，V型密封，弹簧自补偿

泄露量：单座阀小于Kv值的0.04%

连接规格：G3/4-G2-1/2

公称压力:  2.0Mpa

流体温度：-5℃~95℃

环境参数;-5℃~55℃ 2.储存温度;-2℃~85℃ 3.防护等级;IP44

工作介质：冷/热水或30%乙二醇溶液

驱动器参数-开关型驱动器

驱动器参数-智能型驱动器

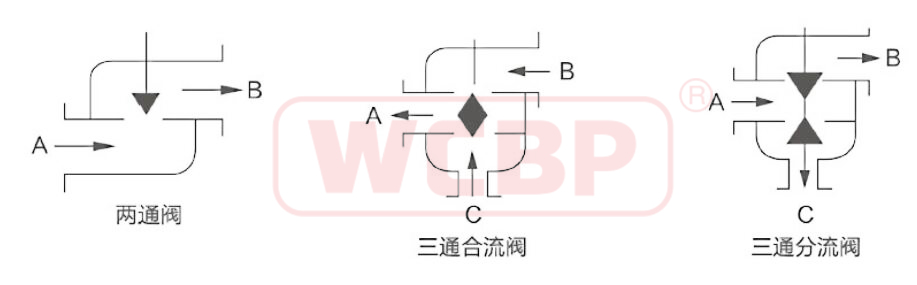

阀体结构图

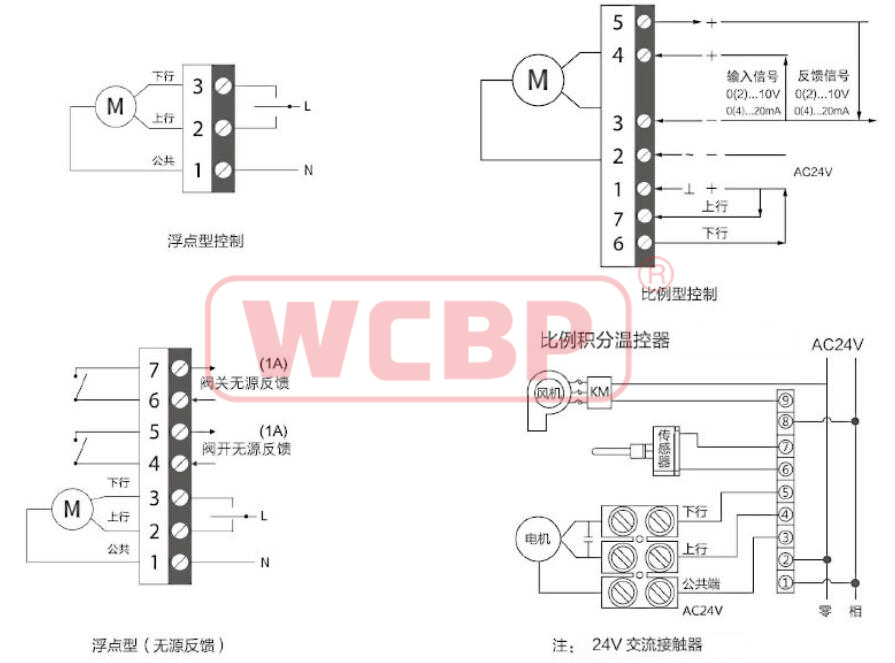

驱动器接线图

安装方法及注意事项

1、安装时预留足够空间，以便进行保养。


2、调节阀安装完毕后，接线应符合国家电气施工规范，并且应该在断电情况下接线。

3、驱动器不能被保温材料所覆盖，防止驱动器散热不利。


4、应优先考虑垂直安装，特殊场合可倾斜或水平安装，但体积、重量、振动过大时需加支撑固定。

5、调节阀两端建议安装手动阀，以便于保养，使用过程中应定期三四个月加黄油保养。

6、在设计图纸上无标明调节阀安装位置时，调节阀一般安装在回路水管上。
