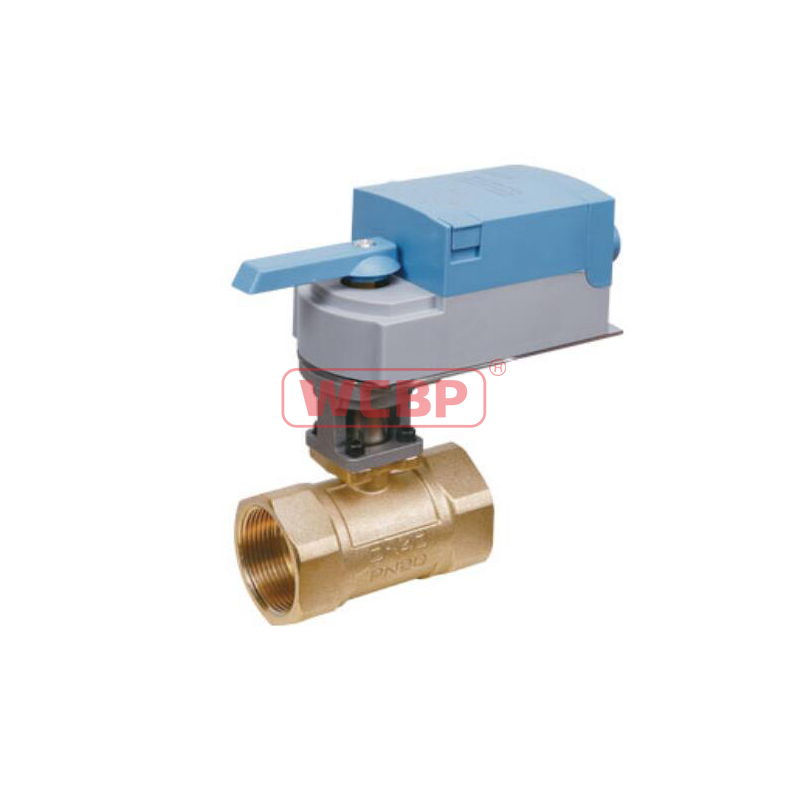

电动黄铜球阀（开关型、调节型）

电动黄铜球阀（开关型、调节型）产品描述

品牌：WCBP力浦（美国）

型号

二通:开关型Fig.E-16B-TF11/调节型Fig.EA-16B-TF11

三通:开关型Fig.E-16B-TF41/调节型Fig.EA-16B-TF41

       WCBP 智能电动调节黄铜球阀(开关型电动球阀）系列是由作用力8Nm 至 16Nm电动执行器与球阀体组合而成，其广泛应用于空调、制冷、采暖以及其他楼宇自动控制系统中可精确调节系统中的介质流量，从而达到控制温度、压力和节能的目的。

产品特点

等百分流量特性。一
阀体整体设计，零泄漏量。管

600Kpa关闭压差，PN20阀体承压。

执行器可4个方向装配，更易于接线与保养。

内置微动开关具体到位断电功能，电机寿命更长。

执行器拆、装简便，可在设备、管道安装完毕后再装。


关闭压差大，关闭严，阀门柔性开启，能有效防止水锤。

电动黄铜球阀（开关型、调节型）产品参数

结构：转角0~90°

规格尺寸∶DN15~DN50 螺纹G牙（NPT可定制）

阀体承压∶2.0Mpa


介质温度∶2~95℃

运行模式∶调节型（DC0~10V/4~20mA）或开/关型选配无源反馈
驱动扭力∶4~16Nm

输出力矩∶8Nm 16Nm


驱动电源∶AC24，DC24V，AC220V±10%50/60Hz

带断电手动开关功能

动作时间∶15s~150s不等

材料-

阀体：黄铜

阀芯：不锈钢

阀杆：不锈钢

密封：聚四氟乙烯PTFE

适用介质∶冷、热水或60%乙二醇溶液

驱动器接线图

安装注意事项

执行器必须在水平线上。

安装时不要去驱动器使用强力。


与阀门连接的螺纹须为标准的国际管螺纹（即 G螺纹）切勿使用锥螺纹与阀门连接。


安装前阀门及管道应保持清洁，不得有杂物。

阀门与管道应水平安装，亦可垂直安装，但不得倒置。

请确保管道与阀门保温，不得将执行器包在保温层内。


备注∶如果因安装不当、工况介质太恶劣所造成的产品损坏，我公司只提供有偿服务。
