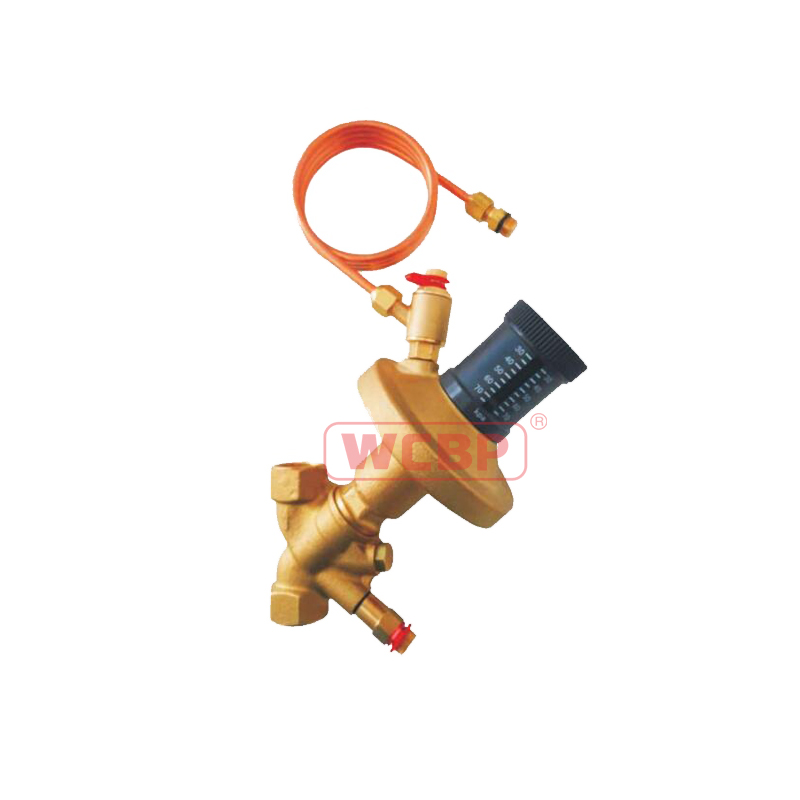

动态压差平衡阀（黄铜）

产品描述

品牌：WCBP力浦（美国）

型号：Fig.16WV-T617X-G

应用-

       WCBP黄铜动态压差平衡阀是一种自动恒定压差的的平衡阀，用于恒定空调或供热系统中控制末端设备或管网之路供水之间的压差，通过动态调节压力平衡维持管道两侧压差恒定，避免管网压差变化对其动态干扰，从而提高了阀门的稳
定性和精度降低噪声，便于调试，实现动态水力平衡。

工作原理-


       当系统管网资用压差增大，动态压差平衡阀依靠自身高低压腔压力变化，使作用于膜片两侧的力重新平衡，同时带动阀杆运动减小阀门开度，吸收增大的资用压差，保证被控制侧的压差恒定。

产品特点：

自力式压差控制，不需要外部动力源，恒定被控压差

可现场设定压差值

可控压差范围宽，噪声低


手轮带有压差设定指示


通过手轮进行关断功能

具有压力测量口

外置导压管锁闭功能

产品参数

规格尺 寸∶ DN15-DN50

工作温度∶-10~120℃

公称压力：PN16


连接方式：螺纹G牙

控制精度：±8%


最大工作压差∶≤ 300KPa

设定压差范围∶25-70KPa或5-30KPa

材质-

阀体：黄铜

阀芯：黄铜

阀座：黄铜

阀杆：不锈钢

弹簧：不锈钢

膜片：EPDM

测量口：黄铜

工作介质：空调冷热水、乙二醇溶液

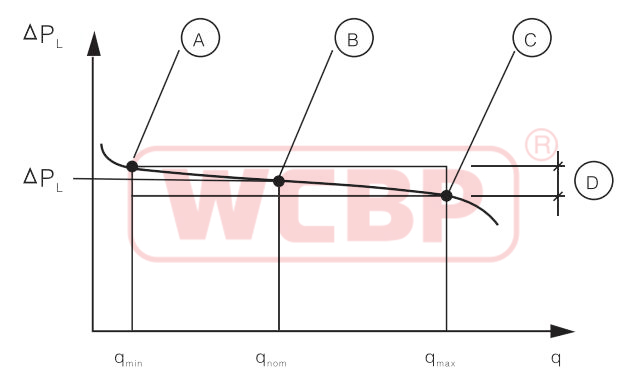

工作范围

A. KV（min）

B.KV（nom）

C.KV（max
）

D.工作范围△PL±25%

安装说明


动态压差平衡阀可以单独使用，亦可与静态平衡阀配合使用。水流方向需与阀体箭头方向符合一致。 安装之前应当冲洗管路，并建议在前端安装过滤器。 毛细管应连接在供水管路的上方或水平处，但不可位于管路下方，以防被灰尘微粒堵塞，水系统打压测试之前，必须把毛细信号管安装连接好并且旋转阻断阀。 否则压力过大会导致压差调节器的损坏。

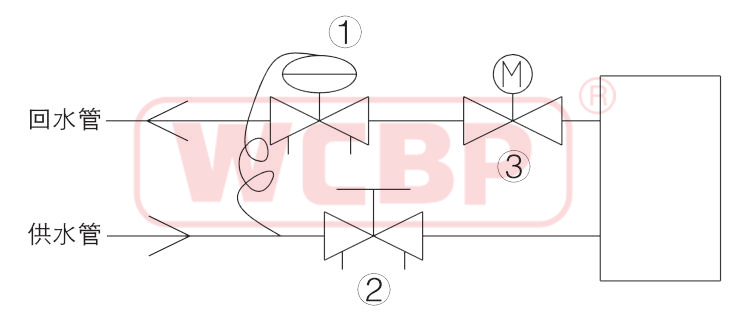

动态压差平衡阀始终安装干回水管上，当与静态平衡阀配合使用时，如下图所示静态平衡阀安装与供水管。


①一动态压差平衡阀

②—静态平衡阀

③一电动调节阀
