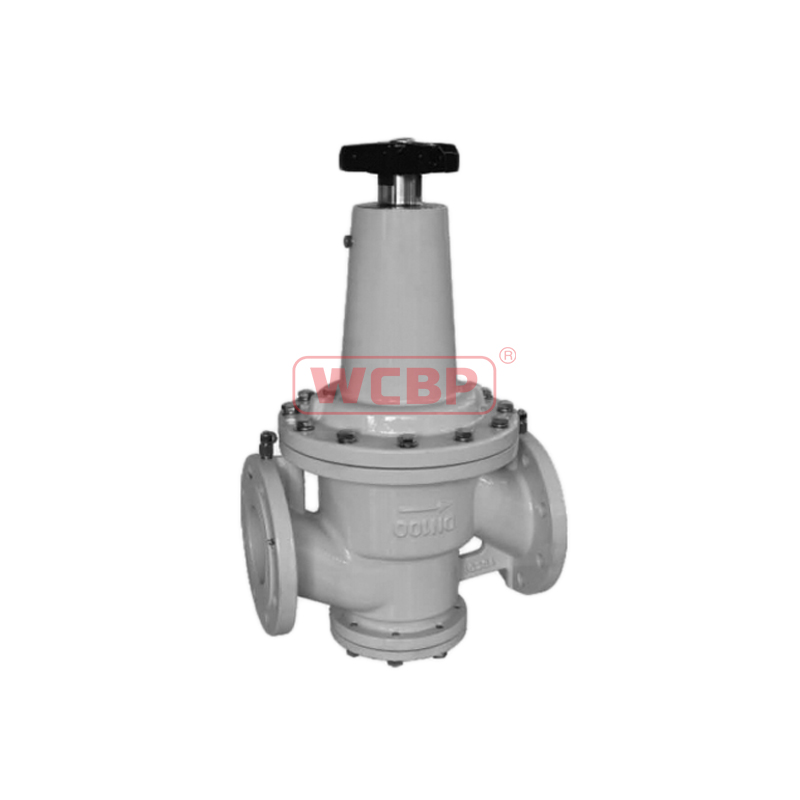

动态压差平衡阀

产品描述

品牌：WCBP力浦（美国）

型号：Fig.16WV-Q630X-F

应用-

WCBP动态压差平衡阀是一种自动恒定压差的的平衡阀，通过手动旋钮即可设定目标压差值，使用内六角扳手旋转可实现手动关闭功能。动态压差平衡阀平衡膜片和弹簧均为内置设计，外在高压端测压头带有锁闭阀，低压腔体导压孔内置，避免了现场安装的磕碰。广泛应用于用于恒定暖通空调的水系统及供暖系统中控制，末端设备或管网之路供水之间的压差，避免管网压差变化对其动态干扰，实现动态水力平衡

工作原理-

当系统管网资用压差增大，动态压差平衡阀依靠自身高低压腔压力变化，使作用于膜片两侧的力重新平衡，同时带动阀杆运动减小阀门开度，吸收增大的资用压差，保证被控制侧的压差恒定。

产品特点

1.低压腔体导压孔内置，避免了现场安装的磕碰

2.外置高压端侧压头，该测压头带有锁闭阀

3.手动关闭功能，用通用内六角扳手旋转即可实现

4.平衡膜片和弹簧均为内置设计，阀门更加美观可靠

5.通过手动轮设定目标压差值，操作更加简便

产品参数

规格尺 寸∶ DN65-DN250

工作温度∶-10~120℃

公称压力：PN16

控制精度：±8%

压差设定范围∶20~80KPa或40~160KPa

材质-

阀体：球墨铸铁

阀芯：不锈钢304

阀座：球墨铸铁

阀杆：不锈钢304

弹簧：不锈钢304

膜片：EPDM

测量口：黄铜

工作介质：空调冷热水、乙二醇溶液

工作范围

A. KV（min）

B.KV（nom）

C.KV（max）

D.工作范围△PL±25%

安装说明

动态压差平衡阀可以单独使用，亦可与静态平衡阀配合使用。水流方向需与阀体箭头方向符合一致。 安装之前应当冲洗管路，并建议在前端安装过滤器。 毛细管应连接在供水管路的上方或水平处，但不可位于管路下方，以防被灰尘微粒堵塞，水系统打压测试之前，必须把毛细信号管安装连接好并且旋转阻断阀。 否则压力过大会导致压差调节器的损坏。?动态压差平衡阀始终安装干回水管上，当与静态平衡阀配合使用时，如下图所示静态平衡阀安装与供水管。

①一动态压差平衡阀

②—静态平衡阀

③一电动调节阀
