静态平衡阀（黄铜）

静态平衡阀（黄铜）产品描述

品牌：WCBP力浦（美国）

型号：Fig.16AV-T615F

应用-

WCBP静态水力平衡阀应用于供水或回水管路平衡末端及环路流量控制之用，有效地解决供热（空调）系统中存在的室温冷热不均问题。

工作原理

具有截断功能及最大
行程锁定功能，当系统调试后可将锁定功能开启，日后可关闭静态阀进行
管路维护与检修，结束后可以直接将阀门恢复到设定好的最大行程处，避
免二次调试，节约大量时间与成本。产品携带有测量接头，方便与测量设备的快速连接，节省调试时间。

静态平衡阀（黄铜）产品特点

测量通道改变了流量的测量，精度精确

数字手轮开度指示

开度锁定简单快捷


可实现功能∶平衡、预设定、关断、泄水

具有自密封压力和流量测量口

产品参数

规格尺寸∶ 1/2-2"

工作温度∶-10~120℃

公称压力：PN16

流量误差∶±5%（50%~100%开度）

连接方式：内螺纹G牙

材质-

阀体：黄铜

阀锥∶铜合金


阀轴∶铜合金

阀座密封：EPDM

阀杆密封：PTFE

测量口：黄铜

工作介质：空调冷热水、乙/丙二醇溶液

测量精度

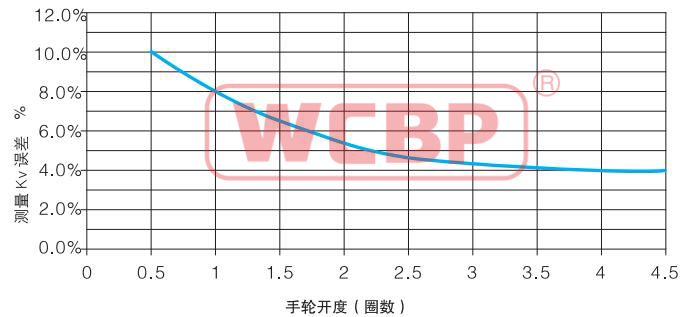

根据国际GB/T 28636-2012要求，在阀门开度≥50%时，误差不得大于±5%;10%≤开度≤50%时，误差不得大于±10%。上图为WCBP产品的测量精度，完全优于国家标准的规定。故在产选型时，建议设计流量下阀门开度大于50%为宜，同时为保证现场调试余量，阀门尽量设置在75%开度左右。

安装说明

安装前应确保系统内无杂物，请注意介质的流向与阀体上的流向标记一致，静态平衡阀一般安装于系统的回水管，当与动态压差平衡阀配套使用时，安装于供水管。


通常与弯头或水泵连接时，需要保持一定的直管段安装距离;当与弯头连接时，遵循阀前5d，阀后2d 原则;当与水泵连接时，遵循10d原则。
