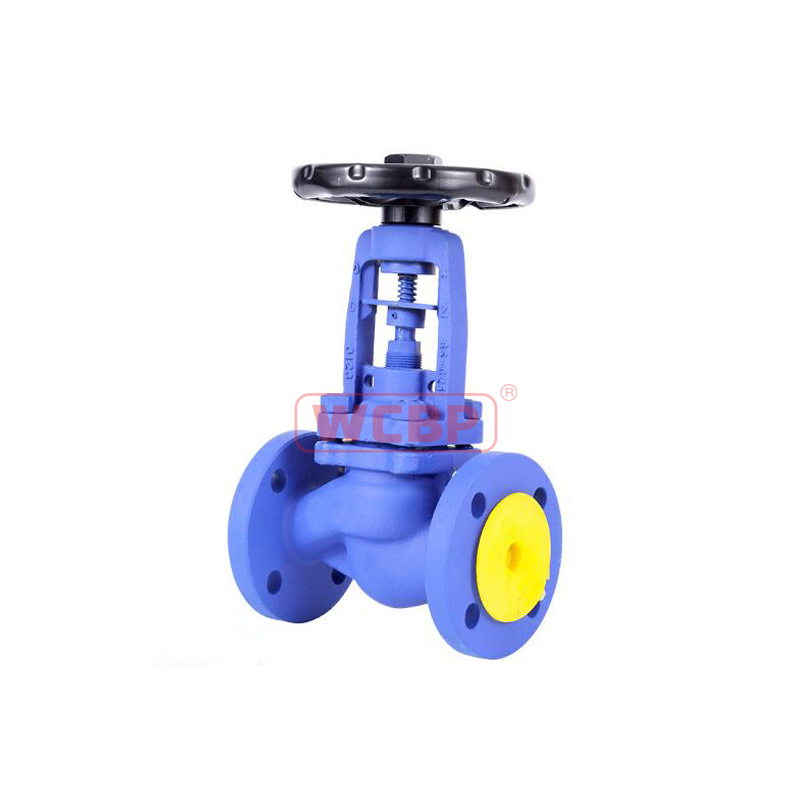

截止止回阀

产品描述

品牌：WCBP力浦（美国）

型号：●Fig.16/40JH-GT46H-F（铸钢）●Fig.16/40JH-U46H-F（不锈钢）

应用-

       WCBP截止止回阀兼有截止阀和止回阀功能的多用阀门。它的结构形式与截止阀相似，但阀杆与阀瓣不是固定联接。当阀杆下降将阀瓣紧压在阀座上时，起截止阀作用；阀杆上升后，则起止回阀作用。

工作原理-

在关闭阀门时，阀杆可顶住阀瓣运动，使阀瓣密封面与阀座密封面密合，达到关闭阀门状态。此时，阀门起切断管路中介质的截止阀作用.

当开启阀门时，阀杆与阀瓣脱开，此时，阀门可作为防止介质倒流的止回阀用。


设计特点-

1.截止止回阀是一种两种作用的阀门，阀杆和阀瓣的连接设计成可以开的结构

2.该阀门的双用功能可替代以往在热油管路泵的出口都需要安装
一个截止阀（或闸阀）和一个止回阀，节约成本，安全性更高。

3.特别适用于安装位置受到限制的特殊场合。

技术参数-

阀体：碳钢、不锈钢304/316

活塞：不锈钢304/316

阀杆：20Cr13/304/316

填料：柔性石墨

规格：1/2-12"

温度：-29℃-425℃

压力：16bar-40bar  150LB-300LB

连接：法兰、焊接

材质表

适用介质∶热油系统、蒸汽系统、冷热水系统等
