（导热油）蒸汽止回阀

产品描述

品牌：WCBP力浦（美国）

型号：

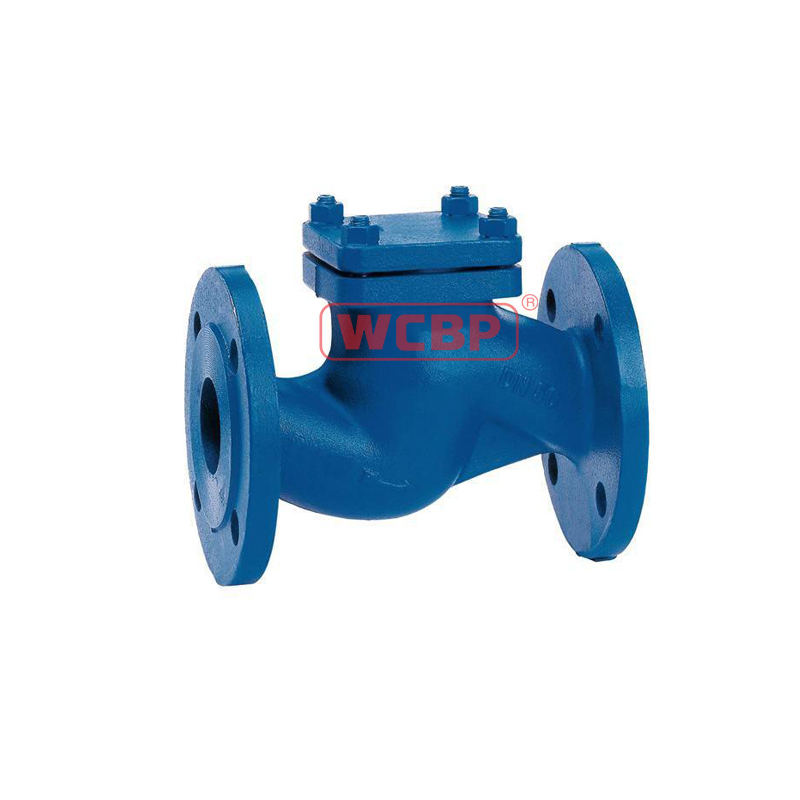

升降式●Fig.16C-GT14H-F（铸钢）●Fig.16C-U14W-F（不锈钢）

旋启式●Fig.16C-GT84H-F（铸钢）●Fig.16C-U84W-F（不锈钢）

应用-

WCBP（导热油）依靠介质本身流动而自动开、闭阀瓣，有效防止介质倒流

设计标准：

基本设计：   EN 13709，DIN 3356

结构长度：   EN 558-1, DIN 3202, ISO 5752

连接端尺寸： EN 12267

法兰尺寸：   EN 1092-1，DIN2543-2546

试验和检验：       EN 12266, ISO 5208，DIN 3230

工作原理-

（导热油）蒸汽止回阀的介质为单何流动，具有保持流体固定流向，阀芯在流体压力的作用下被推开，呈流通状，但倒流时，阀芯在背压作用下与阀体的阀座密切接合，防止倒流。

设计特点-

升降式止回阀为自动密封阀门，本阀依靠介质本身流动而自动开、闭阀瓣，有效防止介质倒流

1.在弹簧载荷的作用下，具有快速关闭的能力

2.阀瓣带有不锈钢弹簧装置，阀门横竖均可安装;

3.密封面耐磨、耐腐、抗摩擦、使用寿命长;

4.弹簧载荷，塞型或球型阀瓣，适用于水平安装

5.精确导向阀瓣

6.整体阀座，塞型或球型阀瓣

适用温度（℃）：≤180℃、≤250℃、350℃

规格（mm）：DN15-DN300

压力（bar）：0.5-40

全开式旋启式止回阀可以用于清管球装置。对于大尺寸而言，当阀瓣关闭时可以阻止水进入，这样一个缓冲器可以控制阀瓣的关闭时间。软密封阀座和金属硬密封阀座都适用

旋启式阀瓣，适用于清管球装置

1.水平或垂直管道均可使用，安装方便

2.动作灵敏、密封性能好

3.整体结构、简单紧凑、造型美观

4.使用寿命长、可靠性高

5.可选择带手柄设计

6.可选择气动操作，1秒内关闭阀门

7.软密封阀座或金属硬密封阀座

适用温度（℃）：≤180℃、≤250℃、350℃

规格（mm）：DN50-DN500

压力（bar）：0.5-40

材料表

升降式止回阀

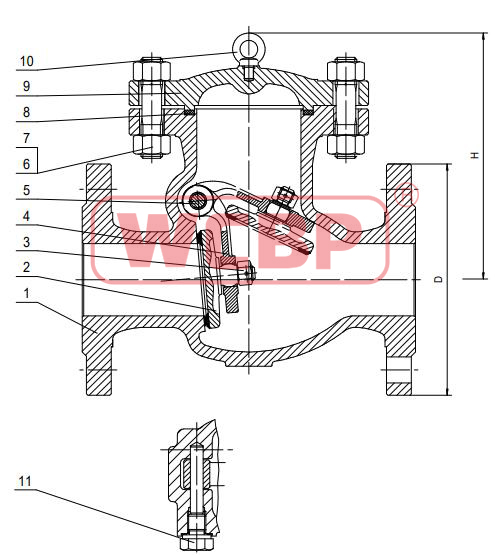

旋启式止回阀
