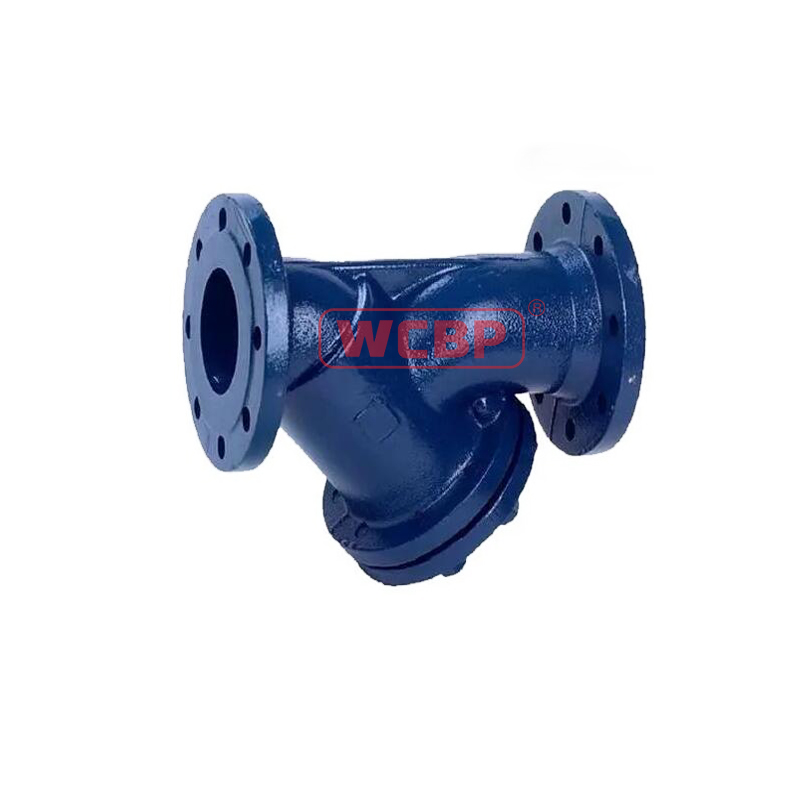

（导热油）蒸汽过滤器

产品描述

品牌：WCBP力浦（美国）

型号：Fig.16YG-GT(U)41-F

应用-

WCBP（导热油）蒸汽过滤器双层不锈钢滤网，能彻底过滤杂质，耐腐性能好，是用来消除介质中的杂质，有效保护阀门及设备的正常使用。

工业管道在流经各种管道的水、油、气体、空气、蒸汽等各种流体中，混入流体中的杂物、配管内腐蚀、密封垫圈等脱落产生的垃圾等，放置不做处理的话，会损伤安装在管道上的各种阀的阀座，缩短其使用寿命，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能

技术规范


设计标准：ASME B16.34.EN12516、DIN 3356

结构长度标准：ASME B16.10.EN558-1、DIN 3202

法兰标准：ASME B16.5.EN1092-1、DIN2543-2546

温度压力等级：ASME B16.34、DIN 3356

试验和检验：API598,EN12266、DIN 3230

工作原理-

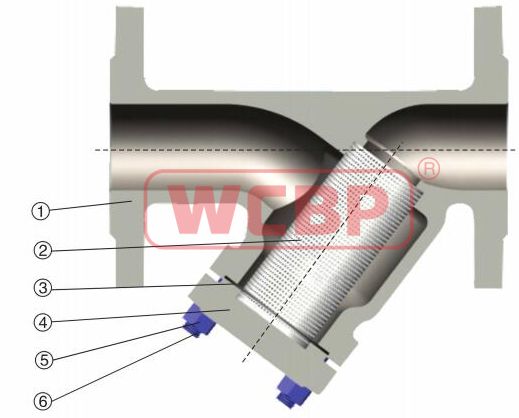

（导热油）蒸汽过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫

设计特点-

1·双层不不锈钢过滤网与支撑架，定位精确可靠

2·按网目可选用：编织网与席纹网

3·不锈钢加强滤网和滤网支撑架

4.足够的流道面积减小管道压力损失

5.垂直或水平安装

6.当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可，维护极为方便

材质表

技术参数-

过滤网规格

通水介质：20-40MESH

通气介质：60-200MESH

通油介质：10-300MESH

规格尺寸：螺纹连接;1/2"~2" BSP NPT 法兰连接;DN15~600

阀门设计压力:PN16-PN40

最大允许温度:350℃

过滤器应用场合：热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业
