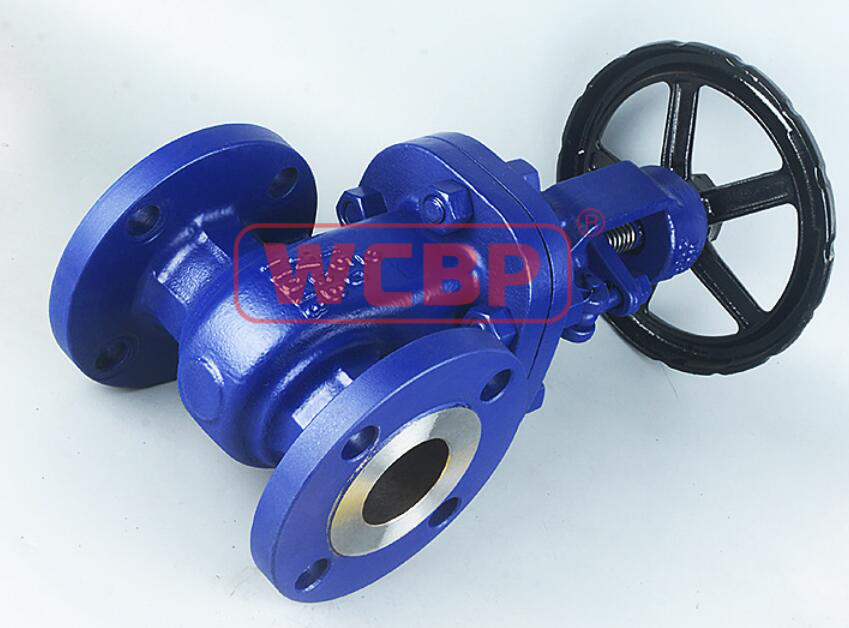

（导热油）蒸汽闸阀

产品描述

品牌：WCBP力浦（美国）

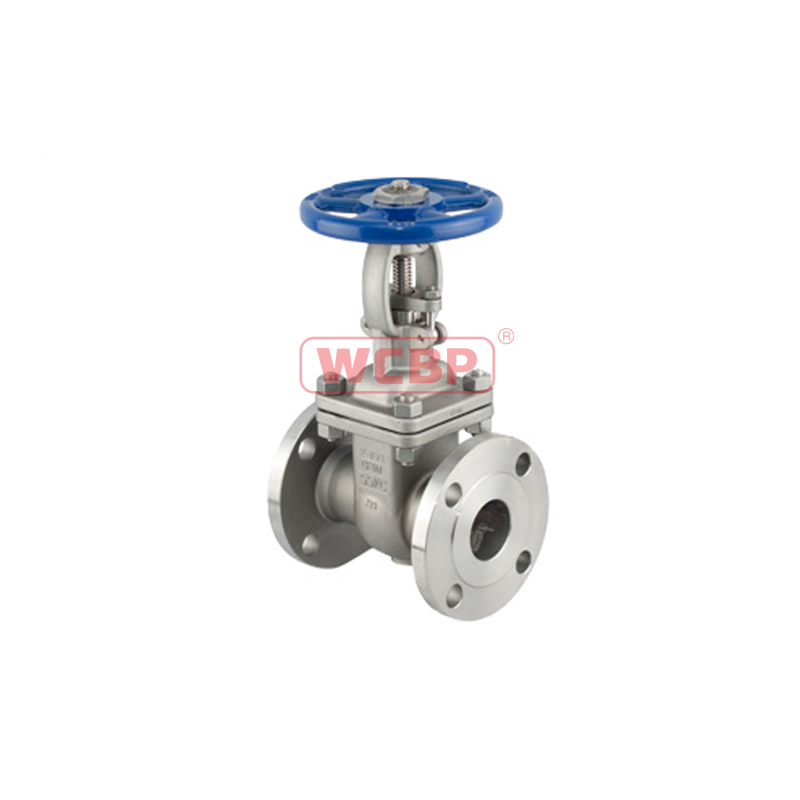

型号：●Fig.16G-GT14-FW（铸钢）●Fig.16G-U14-FW（不锈钢）

应用-

WCBP（导热油）蒸汽闸阀为双重密封设计（波纹管+填料），若波纹管失效，阀杆填料也会避免泄漏。

技术规范


设计标准：API600，API6D、DIN 3352

波纹管设计标准：MSS SP117.

结构长度标准：ASME B16.10、DIN 3202

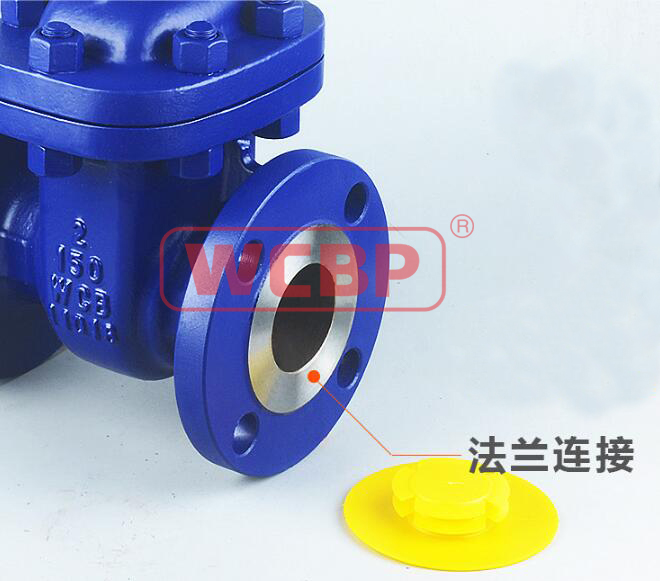

法兰标准：ASME B16.5、DIN2543-2545

对焊口标准：ASME B16.25.

温度压力等级：ASME B16.34.

试验和检验：API598,API6D、DIN 3230

工作原理-

阀门压盖（填料）的泄漏通常作为环境保护需要考虑的问题，尤其是管道介质为危险液体或气体时，一旦发生泄漏则相当危险。WCBP（导热油）蒸汽闸阀设计了将波纹管焊接在阀盖和阀杆处，当阀杆升降移动时，可以使波纹管膨胀和压缩，所以在滑动或旋转的时候密封面不会有液体泄漏。

设计特点-

1.阀杆零泄漏：其关键部件金属波纹管，下端与阀杆组
件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏

2.阀杆填料柔性石墨副密封：双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也
会避免泄漏，并符合国际密封标准。


3.弹性闸板

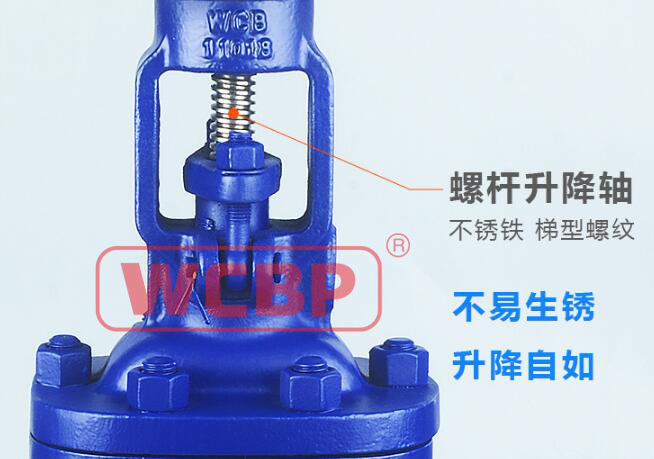

3.阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。

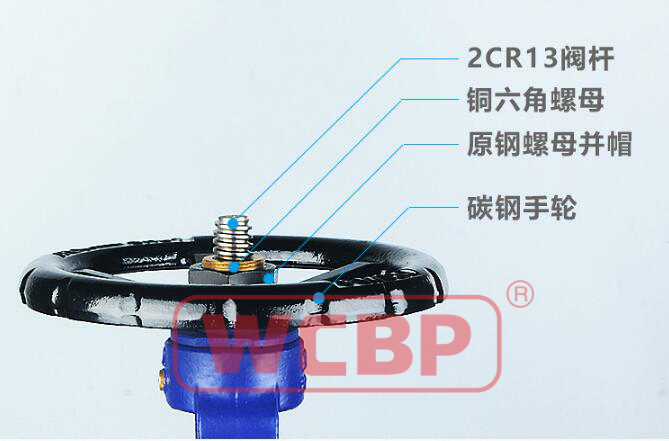

4.人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

技术参数-

适用温度（℃）：350℃

规格（mm）：DN15-DN300

压力（bar）：16-40

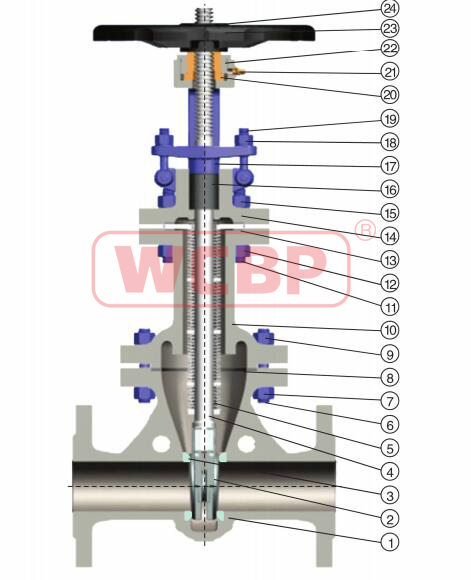

材料表

应用：热油系统、蒸汽系统、冷热水系统、石油、化工、制药、化肥、电力等行业
