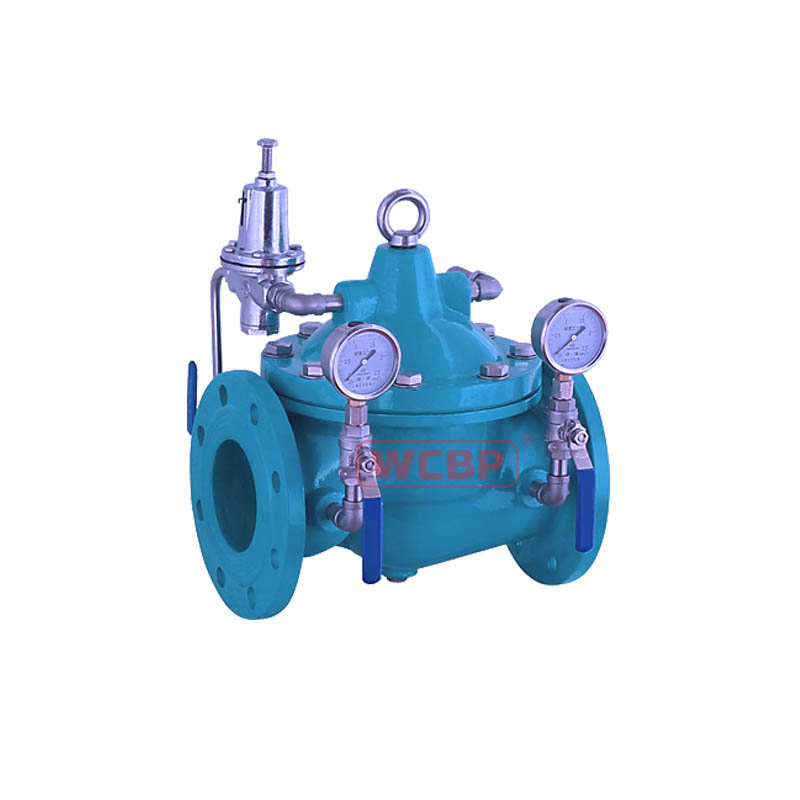

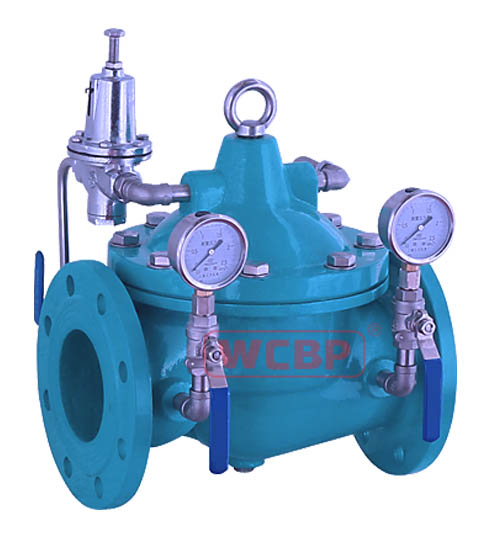

减压稳压阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16GM-QX420

       WCBP减压稳压阀是一种液压驱动，向导阀控制的控制阀。无论流量或阀前压力如何波动和变化，该阀门均可将阀前高压降低至阀后低压，并保持稳定；即使阀门无用户用水，也可保持出口端压力稳定

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。 当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。

产品应用及特点

功能∶当阀前压力有波动或流量变化的情况下，它能使管道内的高压水自动地减为稳定的低压水，而且减压阀的出口压力在一定范围内可随意调节。

应用区域∶适用于民用建筑、石油、化工、自来水厂等给水、消防空调系统。

启闭无摩擦

上装式结构

所有铸铁部件都涂有粉体环氧树脂以抗腐蚀

强化尼龙膜片、模层厚度均匀强度高、精度好、密封性能可靠。

内部采用不锈钢阀座，导向压板及轴杆，经久耐用

标准配置

阀体材质∶球墨铸铁、碳钢、不锈钢

阀盖材质：球墨铸铁、碳钢、不锈钢

弹簧材质∶不锈钢

膜片材质∶丁腈橡胶、三元乙丙

阀杆材质∶2Cr13

阀座材质∶铜合金、不锈钢

控制管和阀门：黄铜、不锈钢

1. 主阀  2.节流器  3.针阀  4.减压向导阀  5.球阀  6.过滤器

   公称通径：DN50~DN600

   公称压力：PN16、N25

   适用温度：0℃~80℃

   适用介质：清水

   最小压差：0.1MPa

   液面控制高度：≤ 150mm







典型安装

1.减压阀装置于系统管路中，当出口端压力超过向导阀的设定制时，此时由向导阀传递主阀自动关闭，当低于设定值时，则主阀自动开启。

2.出口的压力变化，不因上游进口的压力变化而改变，也不因为下游出口的水量而改变。

3.最终的出口压力值到达平衡，也就是压力设定值。

A.进口隔断阀  B.过滤器  C.减压阀  D.出口隔断阀
