缓闭式止回阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16GM-QX430

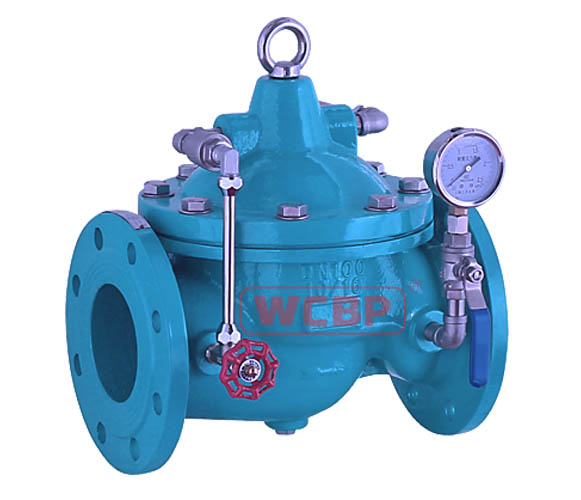

       WCBP缓闭式止回阀是一种由水力驱动的止回阀，当进口压力大于出口压力时，主阀正常开启，当后端出现水锤是，主阀关闭；

       缓闭止回阀的开启和关闭速度可以通过阀盖上控制管路的针阀、球阀进行调节

工作原理

当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

应用及特点

功能：当下游出口端有水锤发生时，主阀迅速关闭，防止下游水锤破坏上游管网和设备。同时，当水泵开机供水，管道内处于无水压力状态时，缓闭止回阀缓慢打开向下游供水，减少高速水流对下游管道及设备的冲击。

适用于给水管网系统的水泵出口处，防止水锤对管线的冲击。

启闭无摩擦

上装式结构

所有铸铁部件都涂有粉体环氧树脂以抗腐蚀

强化尼龙膜片、模层厚度均匀强度高、精度好、密封性能可靠。

内部采用不锈钢阀座，导向压板及轴杆，经久耐用

标准配置

阀体材质∶球墨铸铁、碳钢、不锈钢

阀盖材质：球墨铸铁、碳钢、不锈钢

弹簧材质∶不锈钢

膜片材质∶丁腈橡胶、三元乙丙

阀杆材质∶2Cr13

阀座材质∶铜合金、不锈钢

控制管和阀门：黄铜、不锈钢

1.主阀  2.球阀  3.过滤器

公称通径：DN50~DN600

公称压力：PN16、N25

适用温度：0℃~80℃

适用介质：清水

最小压差：0.1MPa

液面控制高度：≤ 150mm

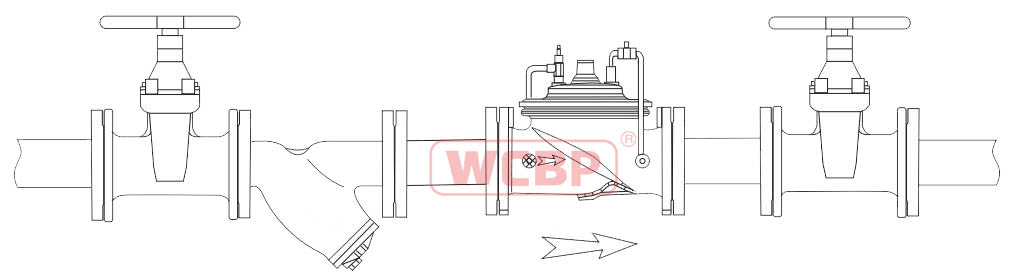

典型安装

A.进口隔断阀  B.过滤器  C.缓闭止回阀  D.出口隔断阀
