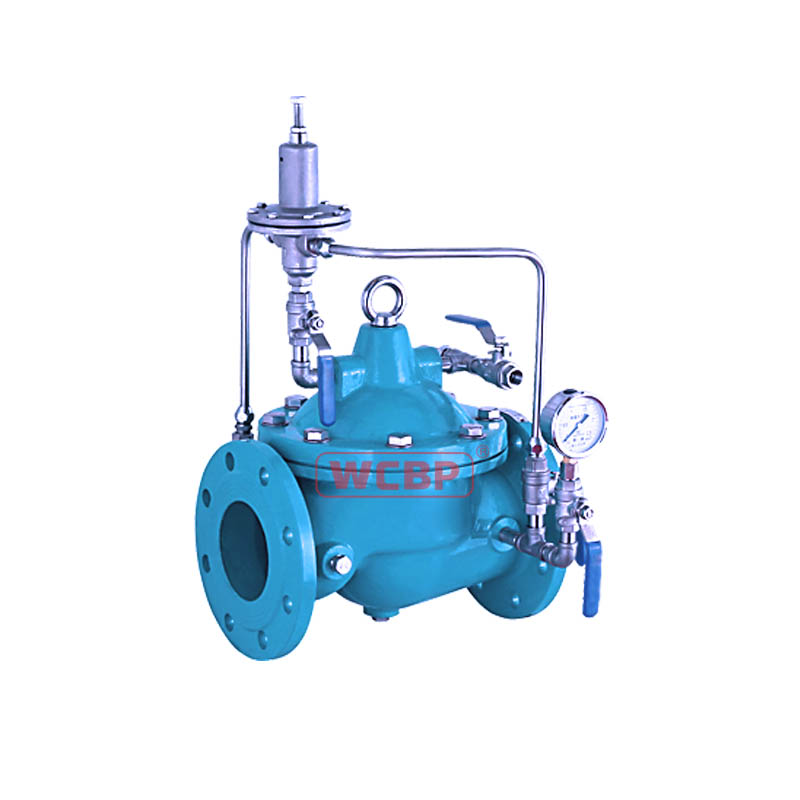

持压泄压阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16GM-QX450

          WCBP持压泄压阀用来控制管道系统压力，消除管道多余压力，使系统的压力保持在预先设定的压力点上， 确保管路系统安全运行。

工作原理

1.作泄压阀：当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀、泄压/持压导阀、球阀流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2.作持压阀∶ 当调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀常闭或用丝堵换下。

应用及特点

功能∶1.串联安装在管线中时，维持上游管网的最小设定压力。2.旁通支管泄压安装，当压力达到设定值时，释放上游管线多余压力，减小或者防止二次水击。

应用区域∶适用于高层建筑，消防给水，及其他水系统管路上。

启闭无摩擦

上装式结构

所有铸铁部件都涂有粉体环氧树脂以抗腐蚀

强化尼龙膜片、模层厚度均匀强度高、精度好、密封性能可靠。

内部采用不锈钢阀座，导向压板及轴杆，经久耐用

标准配置

阀体材质∶球墨铸铁、碳钢、不锈钢

阀盖材质：球墨铸铁、碳钢、不锈钢

弹簧材质∶不锈钢

膜片材质∶丁腈橡胶、三元乙丙

阀杆材质∶2Cr13

阀座材质∶铜合金、不锈钢

O型密封圈：丁腈橡胶、三元乙丙橡胶

控制管和阀门：黄铜、不锈钢

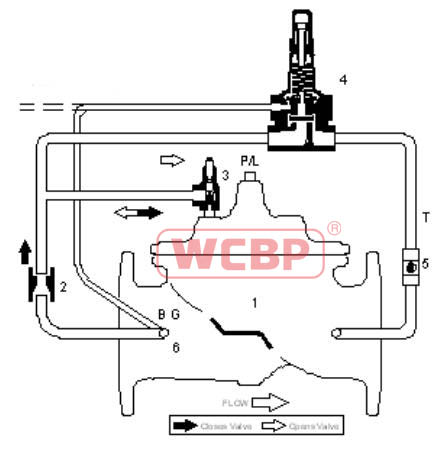

1、主阀；2、节流器；3、针阀；4、泄压向导阀；5、球阀；6、过滤器

公称通径：DN50~DN600

公称压力：PN16、N25

适用温度：0℃~80℃

适用介质：清水

最小压差：0.1MPa

液面控制高度：≤ 150mm

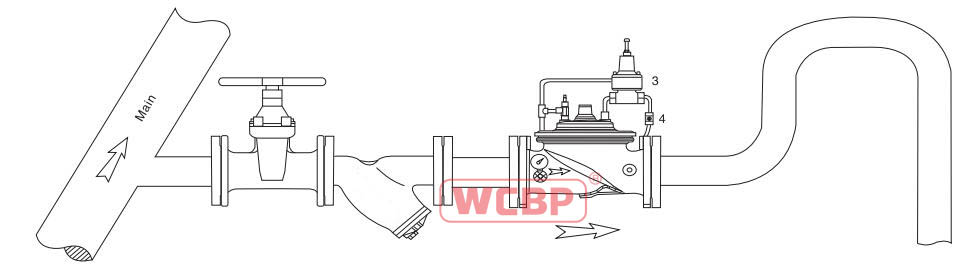

典型安装

泄压阀：安装与支路，快开，慢关； 当主管道压力超过设定时（特别是水泵突然开启或者关闭），泄压阀迅速打开，释放多余压力，维持主管线压力在正常水平；当主管线压力恢复正常时，泄压阀关闭。

持压阀：当各用户海拔相差较大时，为了满足高海拔地区的用水优先，需要在低海拔地区安装持压阀。

A.进口端隔断阀；B.过滤器；C.持压泄压阀；
