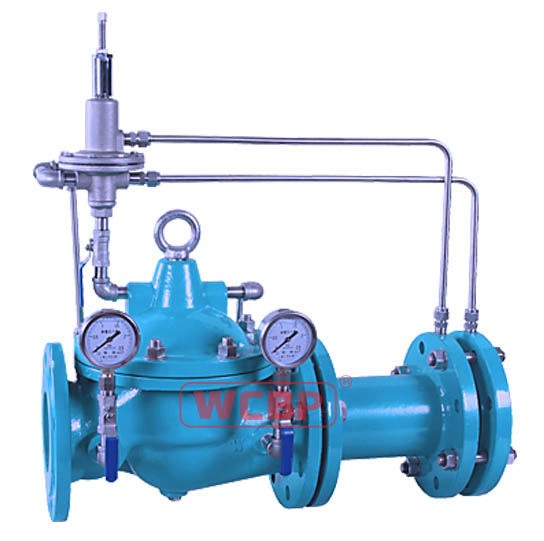

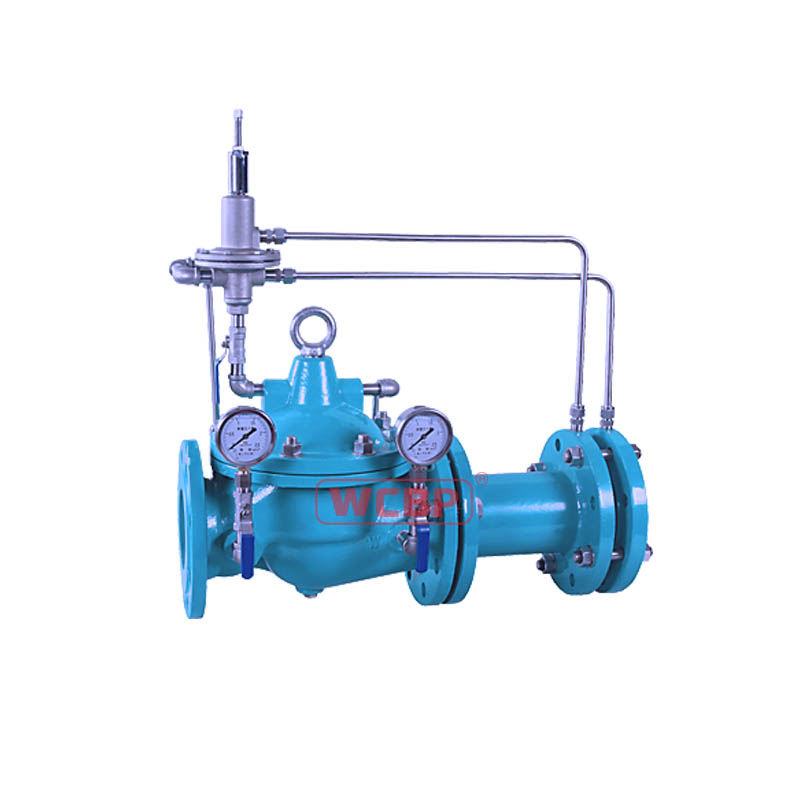

流量控制阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16GM-QX440

       WCBP流量控制阀主要安装在配水管路需要控制流量的管路中，保持预定的流量不变，将过大流量限制在一个预定值。

       将上游的高压降为低压，即使上游的压力变化，也不影响主阀下游的流量

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

应用及特点

功能∶控制管道中介质的流量，不因进口压力升高而引起流量增大。

应用区域∶建筑、水处理等

启闭无摩擦

上装式结构

所有铸铁部件都涂有粉体环氧树脂以抗腐蚀

强化尼龙膜片、模层厚度均匀强度高、精度好、密封性能可靠。

内部采用不锈钢阀座，导向压板及轴杆，经久耐用

标准配置

阀体材质∶球墨铸铁、碳钢、不锈钢

阀盖材质：球墨铸铁、碳钢、不锈钢

弹簧材质∶不锈钢

膜片材质∶丁腈橡胶、三元乙丙

阀杆材质∶2Cr13

阀座材质∶铜合金、不锈钢

控制管和阀门：黄铜、不锈钢

1、主阀；2、节流器；3、针阀；4、流量向导阀；5、过滤器；6、孔板；7、球阀。

公称通径：DN50~DN600

公称压力：PN16、N25

适用温度：0℃~80℃

适用介质：清水

最小压差：0.1MPa

液面控制高度：≤ 150mm

典型安装

流量控制阀在管线使用中起到超流保护的作用，当管线流量超过设定值，主阀关小，维持管线流量在设定值，当管线流量小于设定值，主阀开大，维持管线的流量在设定值。

向导阀螺钉顺时针调节，流量增大，向导阀螺钉逆时针调节，流量减小订货选型时请同时提供流量控制范围。

A.进口端隔断阀；B.过滤器；C.流量控制阀；D.流孔板；E.出口端隔断阀
