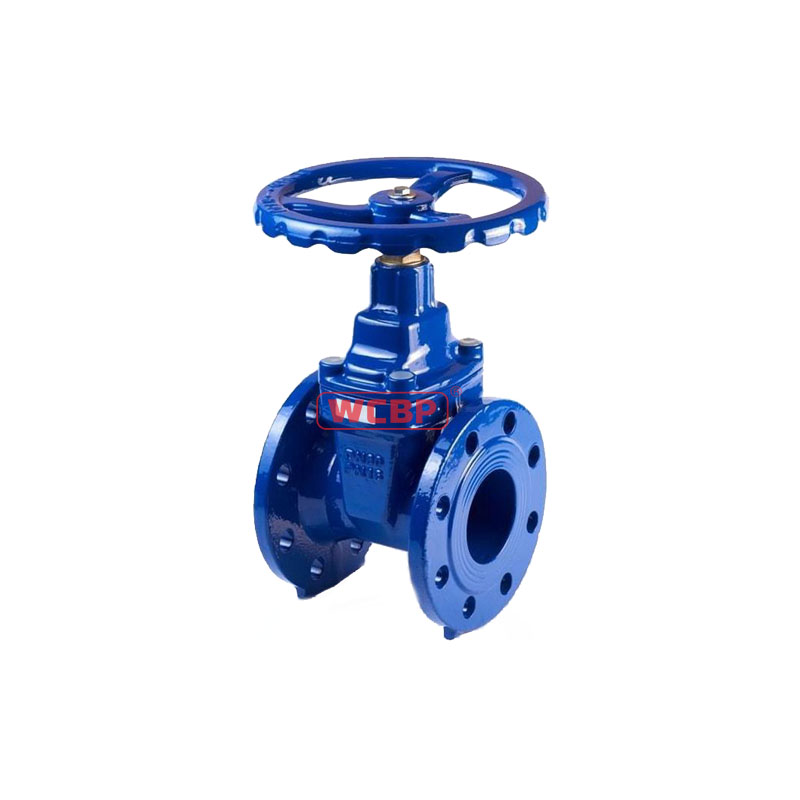

（软密封）弹性座封闸阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16G-QX540

       WCBP软密封闸阀采用倒关设计，可在线更换上部密封。密封胶是橡胶全部包覆的整体式闸板，内腔采用直通道设计，在全开时闸板完全升离通道，无污物堆积，流体阻力小。

性能与用途

性能∶ 弹性座封闸阀采用直通式流道设计，高性能橡胶全部包覆闸板，密封可靠，操作轻便。主要适用于生活用水系统、给排水系统、污水处理系统等，在建筑、城市环保、石化、电力等行业的流体输送管线上作为截断装置使用（不适用于节流）。

特点

1. 阀体和阀盖

材质为符合EN1563标准的GGG50或GGG40球铁。内外环氧粉末涂层能够长久防腐。阀体底部采用直通式设计，阻流小，不易堆积杂物。

2.闸板

结构为球铁闸板外衬橡胶。闸板材质可选符合EN1563标准的GGG50或GGG40球铁。闸板内外全衬三元乙丙橡胶（EPDM）或丁晴橡胶（NBR）。

3.闸板导板

材质为具有高滑动特性的耐磨塑料；最优的位置设计能确保低磨损，减小开关扭矩。

4.闸板螺母

黄铜材质，其内螺纹长度超长设计，以保证更大的断裂力矩。

5.密封垫

橡胶密封垫经久耐用，能隔离保护螺栓等紧固件，防止其被腐蚀破坏。

6.阀杆

材质为SS420（X20Cr13）不锈钢，其旋转螺纹具有高强度和耐腐蚀性等优点。

7.上密封垫圈

防止工作介质顺着阀杆溢出。

8.O型圈

橡胶O型圈可以在工作压力下更换。

9.防尘圈

防止杂质尘埃进入阀杆密封系统。

标准参数

结构：暗杆式，明杆式

尺寸范围： 4”-24” (DN50 - 600)

温度范围：-5°C至100°C

压力等级:  200 psi（16bar）

密封等级：双向气泡级密封

连接方式：双法兰

材料表

普通铸铁闸阀普遍存在漏水，易生锈现象，WCBP的软密封闸阀克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷，是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统、海水输送管道、清洗和冲洗输送管道，饮料加工等流体管线上作为调节和截流装置使用。

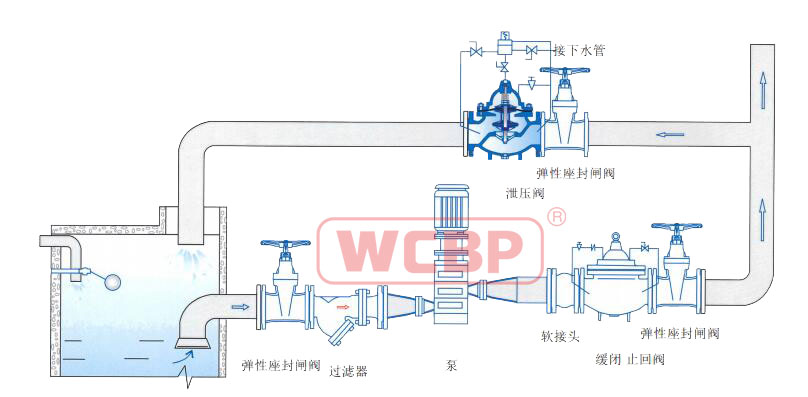

典型安装示意图
