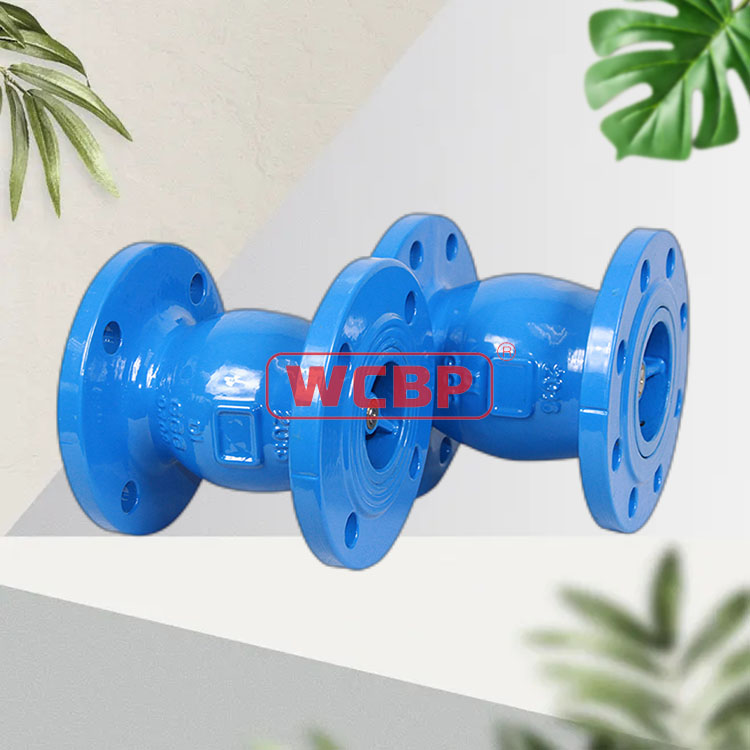

静音式止回阀

描述

品牌：WCBP力浦（美国）

型号：Fig.16C-QX240

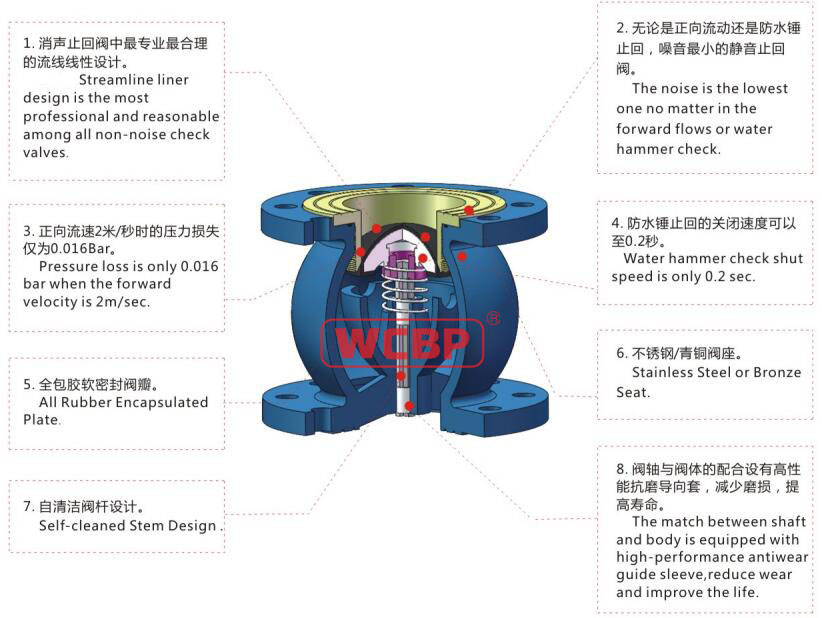

       WCBP静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。

       用途：主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。

性能与特点

性能∶ 低压启闭性能好。水头损失小。阀体上安装了一个导流体，当液体进入后，顶开阀瓣流向出口。当液体停止进入时，出口管道内的液体流速将逐渐减慢，由于阀瓣在弹簧和阀瓣右端导流体内介质的作用下迅速向左移动，在出口介质流速达到零之前，防止了液体的倒流，从而防止了水锤的发生，达到了静音关闭的效果，消除了噪音。

特点

启闭平稳，无振动，无声关闭;

阀瓣采用进口两端中心轴导向,定位准确;

快速的关闭能有效地减少水锤压力;

适用于水平或垂直方向安装

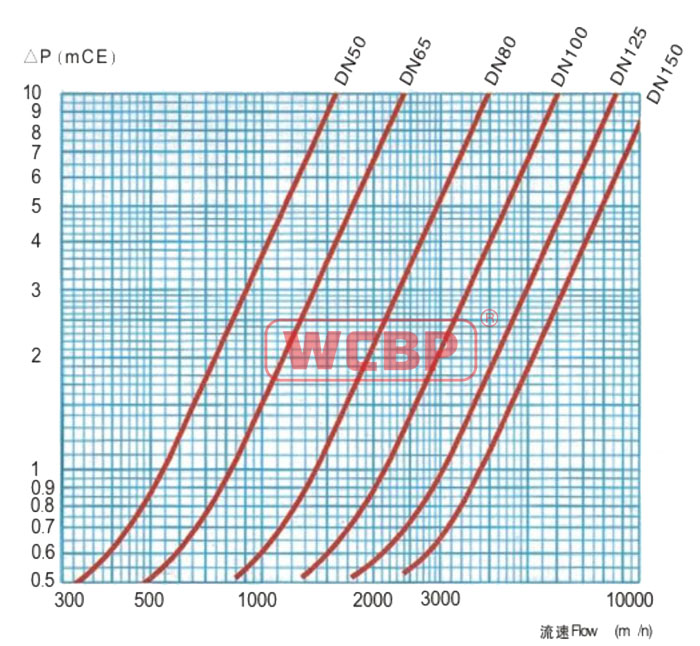

压力损失

标准参数

结构：球型结构

尺寸范围： 2”-12” (DN50 - 300)

温度范围：-5°C至80°C

压力等级:  200 psi（16bar）

开启压力：0.5bar

连接方式：双法兰，孔位标准ISO 7005,BS EN1092,ASME Class 125/Class 150,GB/T9115

材料表

阀体：球墨铸铁

阀瓣：球墨铸铁+EPDM

导向杆:不锈钢2Cr13

阀座：不锈钢2Cr13

弹簧：不锈钢304

轴套：球墨铸铁

典型安装示意图
